Osvetľovací stĺp Norlys Trysil 1091BL čierny RAL 9005 LED 12,2 W 4000 K DALI2 400 cm

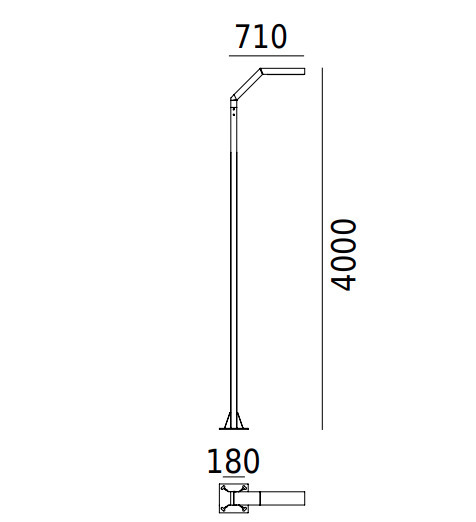

Trysil 1091BL je integrovaný osvetľovací stĺp vysoký 400 cm: stĺp a svietidlo tvoria jedno teleso z ťahaného hliníkového profilu širokého 24 cm, ukončené jedným ramenom s vyložením 71 cm. Profil je práškovo lakovaný čiernou farbou (RAL 9005) a pod ramenom pracuje LED modul Philips Fortimo so šošovkou Ledil VSM za čírym difúzorom z UV stabilizovaného polykarbonátu.

Koľko svetla dáva

Modul s výkonom 9,9 W vytvára 1831 lm a zo svietidla vychádza 1705 lm pri príkone 12,2 W, teda 139,8 lm/W. Šošovka typu IESNA V rozkladá svetlo súmerne okolo stĺpa, čo sa hodí pre námestie, križovatku chodníkov alebo parkovisko osvetlené z výšky 4 m. ULOR je 0 % a klasifikácia BUG B1-U1-G1 znamená nízke vyžarovanie nahor a obmedzené oslnenie. 4000 K je neutrálna biela; CRI 70 stačí na orientáciu, nie na verné podanie farieb.

Ovládanie

Napájací zdroj pracuje v systéme DALI2 s funkciou NightDim a z výroby je naprogramovaný na maximálny prúd. Iné režimy, napríklad zníženie svetla uprostred noci (AstroDim, Dynadimmer), Norlys programuje na osobitnú objednávku. Výrobca uvádza hodnoty mihania (Pst LM) a stroboskopického efektu (SVM) najviac 0,1.

Montáž, pripojenie a servis

Stĺp váži 24 kg netto a jeho päta je široká 18 cm. Na založenie treba samostatne objednať zemnú kotvu 180GA0009 alebo kotvu na zabetónovanie 3091GA0009, prípadne montážny adaptér 1259GA0009. Svorky prijmú vodiče do 5 × 4 mm² a umožňujú priebežné zapojenie vodičmi do 5 × 2,5 mm²; kábel môže mať priemer do 13,6 mm. Zapínací prúd je 15 A počas 295 µs, preto výrobca uvádza, že na jednom ističi B16A môže pracovať 29 takých stĺpov a na C16A 49.

Ide o svietidlo triedy ochrany I, vyžaduje ochranný vodič; má krytie IP65, odolnosť proti nárazu IK10 a prepäťovú odolnosť 6/10 kV. Životnosť modulu výrobca udáva na viac ako 100 000 h (L90B10), zdroja na 100 000 h. Modul aj zdroj vymieňa odborný servis a k stĺpu je k dispozícii opravná sada ZS1091zx0009.
