Osvetľovací stĺp Norlys Trysil 1031AL dvojramenný svetlosivý RAL 9006 LED 23,3 W 4000 K DALI2 350 cm

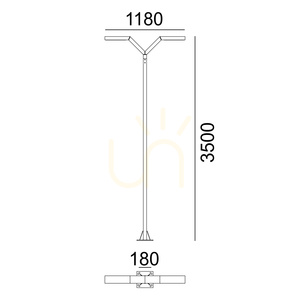

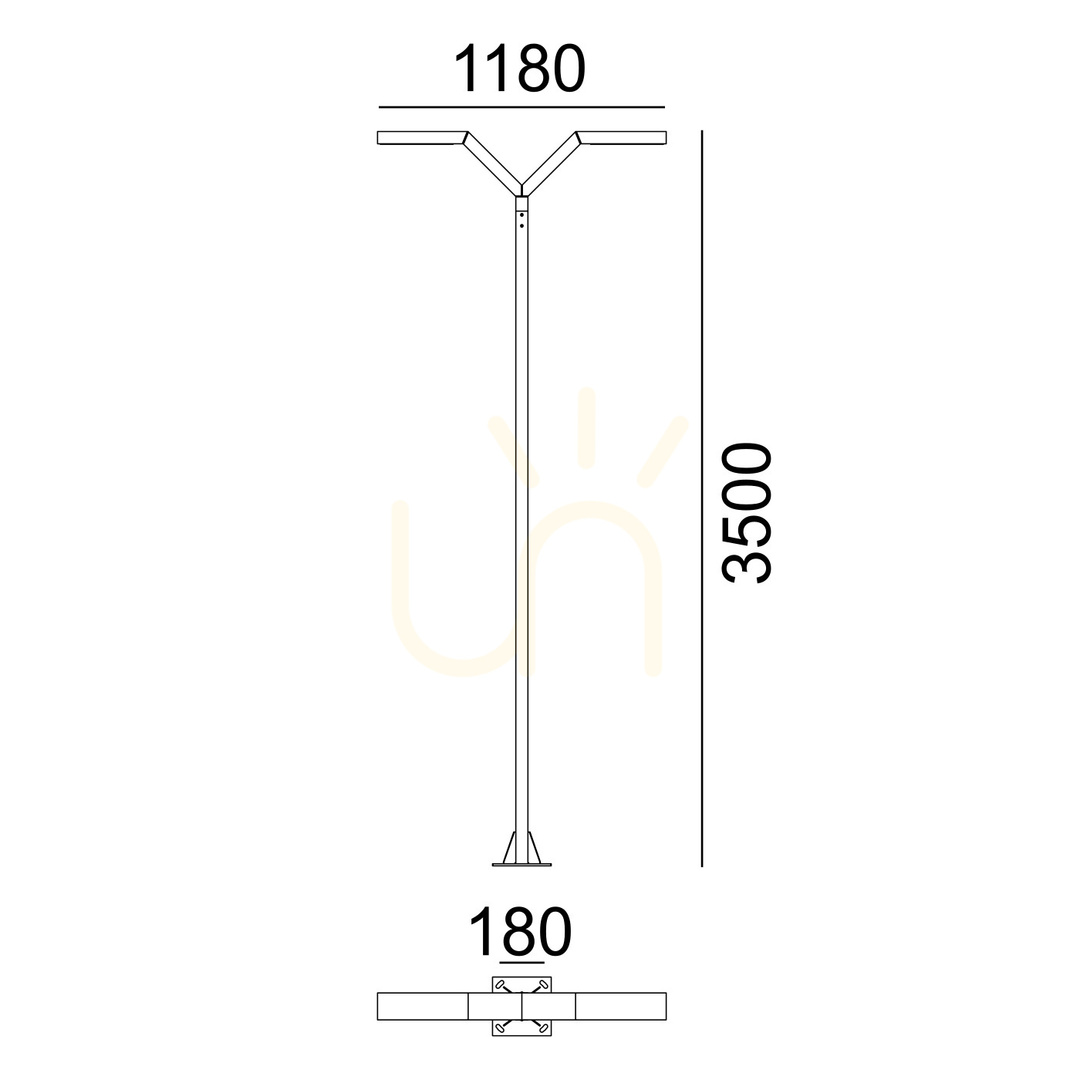

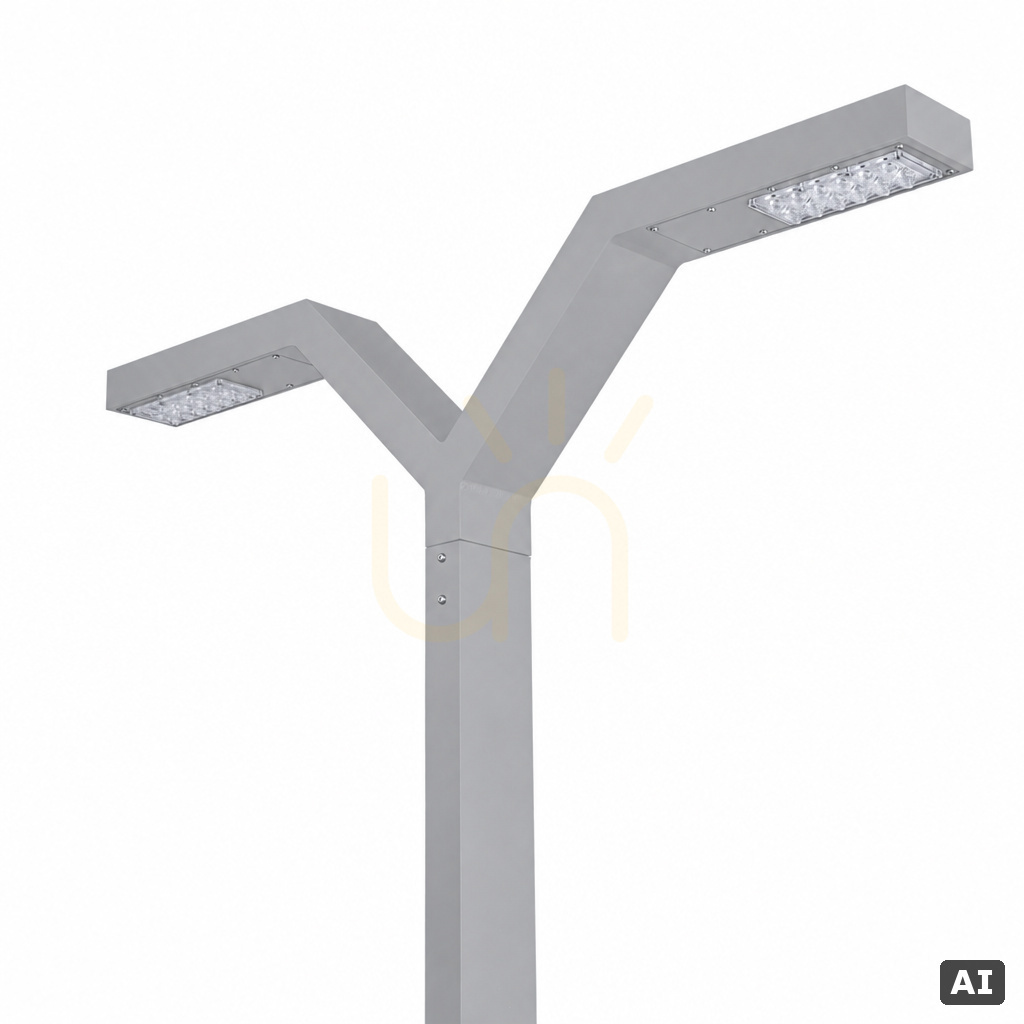

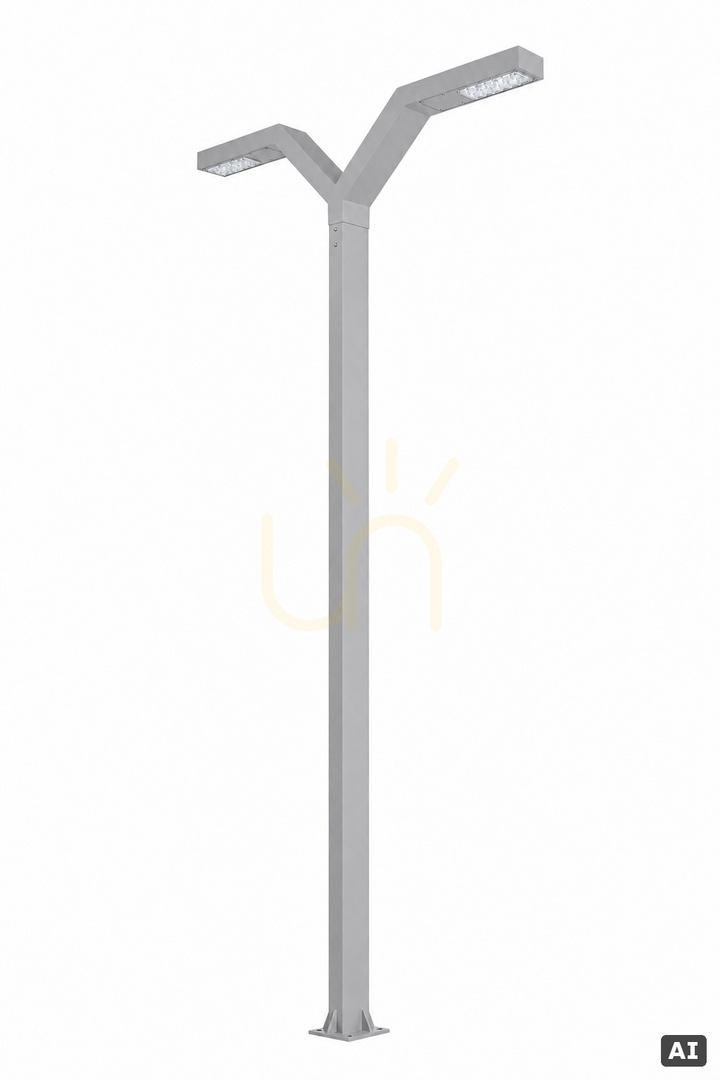

Trysil 1031AL je kompletný osvetľovací stĺp s výškou 350 cm, ktorý sa hore rozvetvuje do dvoch ramien v tvare písmena Y s rozpätím 118 cm. Driek s prierezom 11 cm aj ramená tvorí lisovaný hliníkový profil s práškovou farbou vo svetlosivom odtieni RAL 9006. V každom ramene pracuje LED modul pod šošovkami Ledil VSM, krytý čírym polykarbonátom stabilizovaným proti UV.

Koľko a akého svetla dáva

Dva LED moduly Philips Fortimo FastFlex vytvárajú spolu 3663 lm, zo svietidla vychádza 3425 lm pri príkone 23,3 W – to je 147 lm/W pre celý stĺp. 4000 K je neutrálna biela bez žltého nádychu a Ra 70 podáva farby menej verne ako zdroje s Ra 80, ide teda o svetlo na osvetlenie chodníkov a plôch, nie na zvýraznenie farieb rastlín.

Šošovky s vyžarovaním IESNA typ V rozdeľujú svetlo symetricky okolo drieku: na izoluxovom diagrame výrobcu pre výšku 3,5 m má svetelná plocha tvar blízky štvorcu so stĺpom v strede. Nad horizontálu uniká len 0,9 % svetelného toku, stĺp teda takmer nesvieti do oblohy.

Riadenie DALI a servis

Napájací zdroj pracuje v systéme DALI-2, preto sa okrem napájania privádzajú k stĺpu dva riadiace vodiče DA; svorky pojmú päť vodičov do 4 mm² a kábel s okrúhlym plášťom môže mať priemer až 13,6 mm. Z výroby je zdroj nastavený na maximálny prúd, teda plný svetelný tok. Nočné zníženie NightDim a ďalšie parametre výrobca programuje po dohode s obchodným oddelením Norlys.

Moduly si udržia 90 % svetelného toku počas 100 000 h (L90B10) a životnosť zdroja je 100 000 h. LED moduly aj zdroj vymieňa odborný servis pomocou servisnej sady ZS1043zx0009, takže opotrebovaný zdroj svetla neznamená výmenu celého stĺpa.

Montáž a čo treba dokúpiť

Stĺp sa dodáva v kartóne 44 × 38 × 232 cm, bez základu a pripájacieho príslušenstva. Samostatne sa objednáva montážny adaptér 1259GA0009, zemná kotva 180GA0009 alebo kotva na zabetónovanie 3091GA0009; návod uvádza aj betónový základ B-50 a hermetickú krabicu s poistkou 6 A (7666ZX0009). Pätná doska 24 × 24 cm sedí na štyroch skrutkách M14 v rozstupe 18 × 18 cm a montáž aj zapojenie robí elektrikár s oprávnením.

Trieda ochrany I vyžaduje v obvode ochranný vodič PE. IP65 chráni pred prachom a prúdom vody z ľubovoľného smeru, IK10 je najvyššia odolnosť proti nárazu na stupnici IK. Pri zapínacom prúde 15 A výrobca pripúšťa až 29 stĺpov na istič B16 a až 49 na C16.

Kam ho postaviť

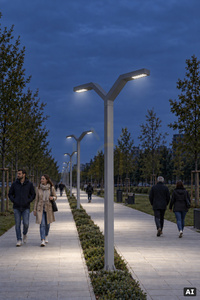

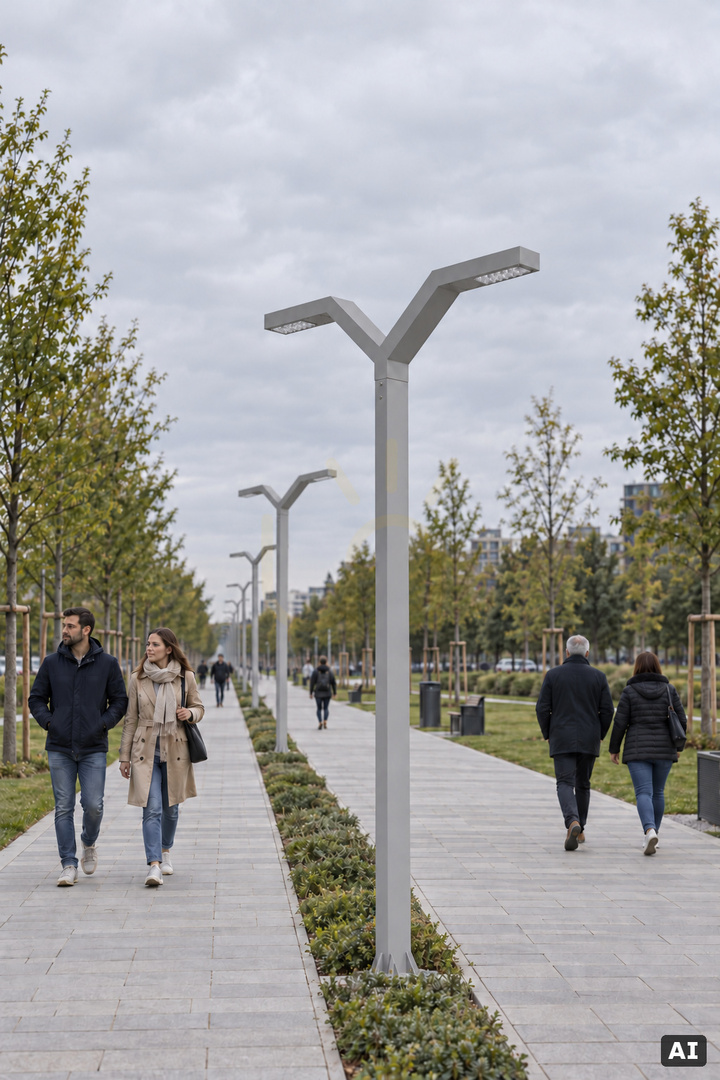

Výrobca stĺp určuje na osvetlenie záhrad, súkromných pozemkov a architektonických celkov: parkov, príjazdových ciest a terás, kde má jeden svetelný bod vo výške 3,5 m osvetliť plochu alebo chodník po oboch stranách drieku. Tvar je moderný – obdĺžnikový profil sa pod uhlom rozdvojuje do dvoch plochých ramien, bez ozdôb.
