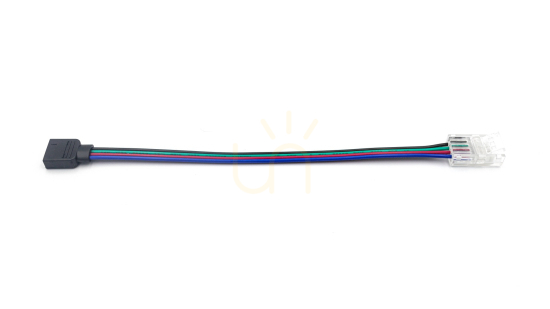

Konektor LED Labs PRO D 24-0000-61 spája LED pásik široký 10 mm so zásuvkou RGB. Priehľadnú svorku a čiernu zásuvku prepája kábel dlhý 15 cm. Ide o štvorpinovú verziu, nie o vyhotovenie s okrúhlou napájacou zásuvkou DC.
Výber podľa pásika a kontaktov
Výrobca uvádza použitie pre pásiky RGB/CCT, pripojenie 4PIN a štyri vodiče s prierezom 0,3 mm² každý. Pred výberom porovnajte šírku pásika, počet kontaktov a ich zapojenie s konkrétnou inštaláciou. Samotné označenie RGB nepotvrdzuje elektrickú kompatibilitu oboch spájaných súčastí.
Konektor je určený pre napätie 5, 12 alebo 24 V DC a maximálny prúd 2 A. Tento údaj vyjadruje prúdový limit, nie výkon vo wattoch. Rozmery tela uvedené v dokumentácii sú 22 × 14 × 7 mm; nejde o celkovú dĺžku zostavy vrátane kábla.
Pripojenie bez spájkovania
Kontakty prenikajúce cez dosku PCB vytvárajú spoj bez spájkovania. Výrobca uvádza polykarbonát a meď ako materiály konektora. Povoľuje použitie s pásikmi IP20 aj IP65, zachovanie IP65 však vyžaduje utesnenie spoja. Samotné zatvorenie priehľadnej svorky preto nepotvrdzuje vodotesnosť pripojenia.
