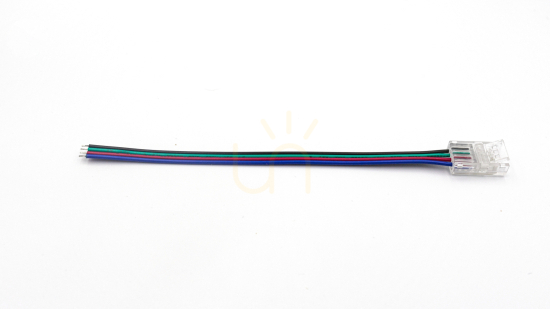

LED Labs PRO B 24-0000-46 je jednostranný konektor s káblom pre LED pásy RGB/CCT so šírkou 10 mm. Má štyri kontakty a z výroby pripojený kábel dlhý 15 cm. Priehľadné telo je z polykarbonátu, vodivé časti z medi.
Výber podľa pásu a miesta pripojenia
Tento variant vytvára prechod z LED pásu na kábel, nie priame spojenie dvoch koncov pásu. Pred výberom skontrolujte šírku 10 mm a zhodu štyroch kontaktov s používaným pásom. Označenie RGB/CCT vychádza z dokumentácie výrobcu; nejde o šesťpinový variant RGB+CCT.
Telo konektora má rozmery 22 × 14 × 7 mm. Ide o rozmery konektora, nie o šírku kompatibilného pásu, preto ich porovnajte s priestorom pripraveným na spoj. Kábel obsahuje štyri vodiče, každý s prierezom 0,3 mm². Dĺžka 15 cm určuje dosah pripojeného kábla.
Pripojenie bez spájkovania
Kontaktné kolíky prepichujú dosku PCB pásu a telo sa uzatvára zacvaknutím. Pripojenie pásu preto nevyžaduje spájkovanie. Výrobca uvádza napätia 5, 12 a 24 V DC a maximálny prúd 2 A. Pri výbere treba overiť napätie a zaťaženie konkrétneho obvodu, nielen počet kontaktov.
Dokumentácia povoľuje použitie s pásmi IP20 aj IP65. Pri IP65 však musí byť spoj utesnený, aby sa tento stupeň ochrany zachoval. Samotné pripojenie pásu IP65 nezabezpečuje tesnosť miesta spojenia.
