Elektrické svorky a krabice pomáhajú vytvoriť spoje vodičov a zabezpečiť im ochranu vhodnú pre miesto použitia. Svorka vytvára elektrický kontakt. Krabica alebo puzdro poskytuje priestor, uzavretie a podmienky ochrany celej zostavy. Pri výbere treba obe úlohy posudzovať spolu: správna svorka ešte sama neznamená, že hotový spoj môže zostať vo vlhku alebo v záhrade.
Najprv si pripravte údaje o vedení a prostredí. Potrebujete poznať konštrukciu a prierez žíl, vonkajší priemer kábla, počet spojov a plánovaný smer odbočenia. Až potom má význam porovnávať veľkosť krabice a spôsob zatvárania. Podobné plastové puzdrá môžu mať rozdielne kontakty aj odlišné povolené podmienky prevádzky.
Svorkovnica vytvára určené elektrické spojenia. Pružinová svorka drží povolené vodiče svojím mechanizmom, niekedy s ovládaním páčkou. Káblová spojka môže mať kontaktnú časť spolu s puzdrom a tesnením. Odbočná krabica zase poskytuje priestor pre pripojenie a rozdelenie vedenia. Jej výbava sa musí overiť, pretože nie každý model obsahuje svorky a všetky potrebné vývodky.

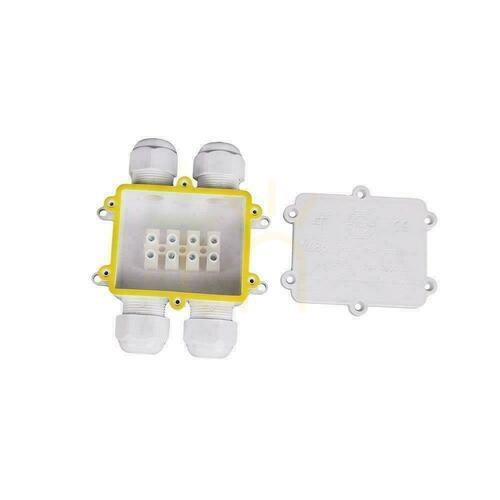

Počet vstupov pre káble sa nerovná počtu elektrických pólov. Jedným vstupom môže prechádzať celý viacžilový kábel. Jeho žily sa vo vnútri pripájajú podľa určenej kontaktnej zostavy. Ani krabica s niekoľkými vývodmi preto automaticky nehovorí, koľko samostatných spojov ponúka. Mechanické a elektrické údaje sledujte oddelene.
| Prvok | Úloha v inštalácii | Čo overiť |
|---|---|---|

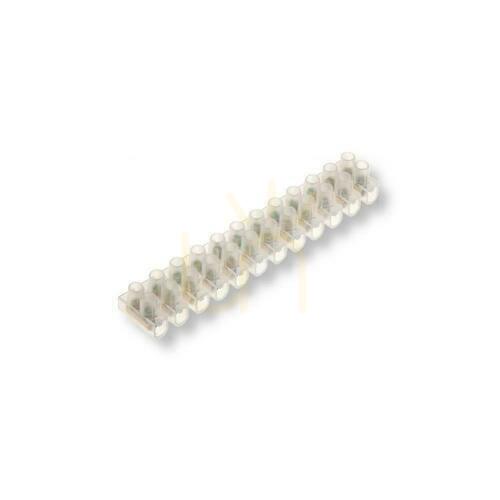

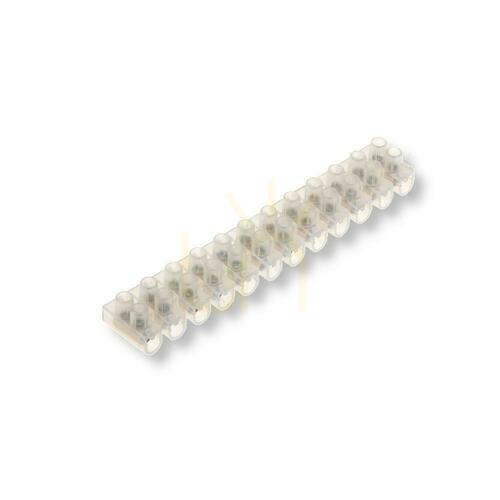

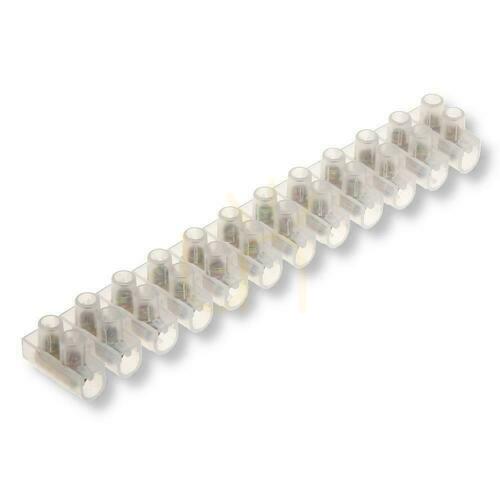

| Skrutková svorkovnica | Spojenie žíl v stanovenej zostave | Prierez, typ vodiča, prúd a požadované dotiahnutie |
| Pružinová alebo páčková svorka | Upevnenie vodičov povolených výrobcom | Plný alebo lankový vodič, rozsahy a spôsob uvoľnenia |

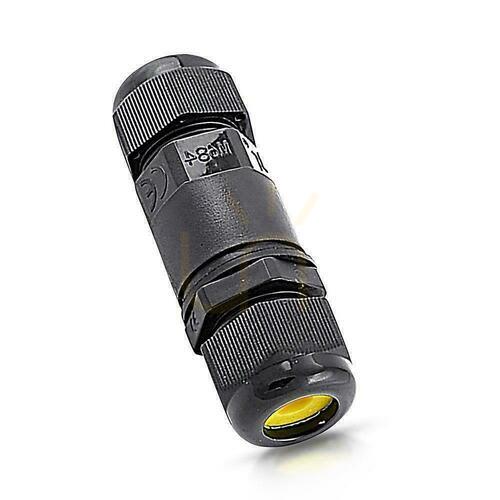

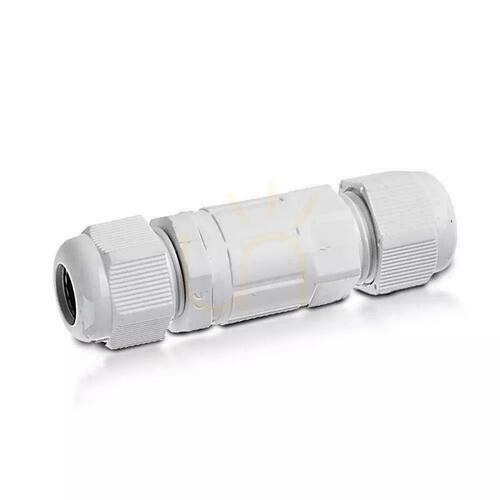

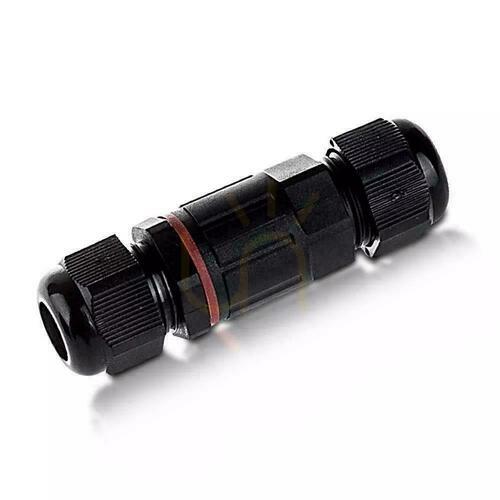

| Priama káblová spojka | Chránený spoj v trase vedenia | Počet pólov, priemer plášťa a tesniace podmienky |

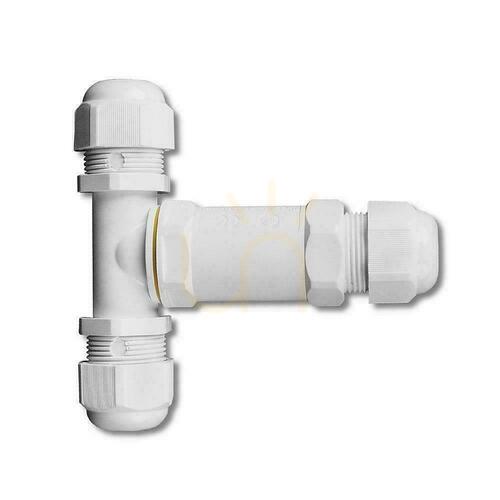

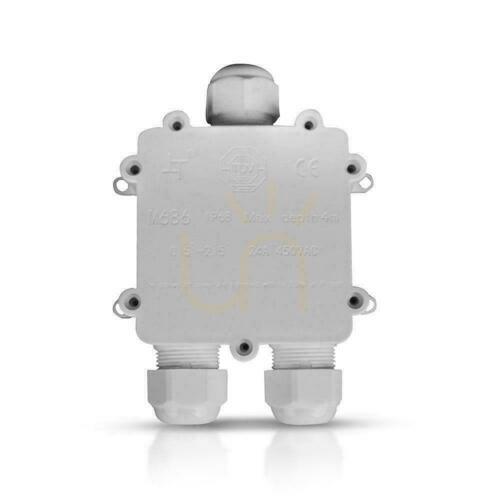

| Odbočná spojka | Rozdelenie káblovej trasy | Usporiadanie kontaktov, vstupy a spoločné zaťaženie |

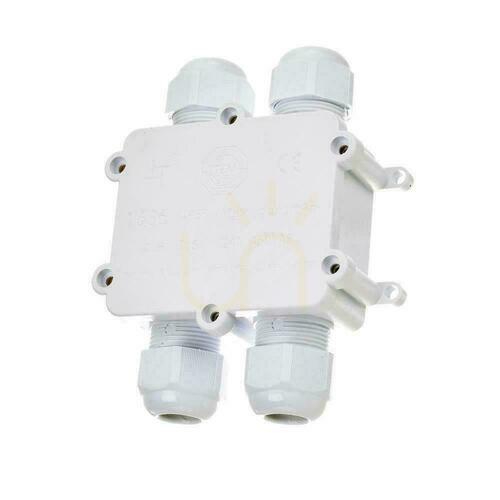

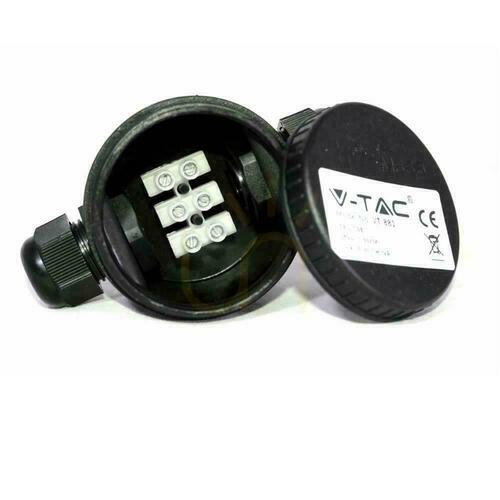

| Elektroinštalačná krabica | Priestor a určená ochrana pripojenia | Využiteľný objem, výbava, uchytenie a vplyvy prostredia |
Pri svietidle na fasáde alebo pri záhradnej trase nie je voda jediným vplyvom. Spoj môže čeliť slnku, zmenám teploty, nečistotám a mechanickému namáhaniu. Tesné uzatvorenie ešte nezaručuje odolnosť proti UV ani vhodnosť pre ľubovoľné vonkajšie miesto. Potrebné vlastnosti musia vyplývať z dokumentácie výrobku a jeho materiálov.
Premyslite uchytenie krabice a vedenia. Kontakt nemá náhodne preberať ťah z kábla alebo pohyb okolitých častí. Vývodka môže mať stanovenú tesniacu a prídržnú funkciu, ale nie každý otvor či priechodka je univerzálnym odľahčením ťahu. Prípustný spôsob upevnenia je súčasťou požiadaviek konkrétnej zostavy.

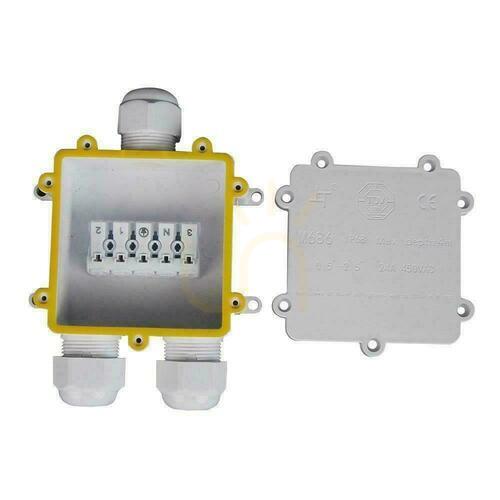

Pri rozdelení vedenia k viacerým lampám sa posudzuje aj spoločná vstupná časť. Viac smerov neznamená viac navzájom nezávislých prúdových limitov bez ohľadu na prívod. Kontaktová zostava, počet vodičov a celkové zaťaženie musia spolu súhlasiť. Výber pre celú trasu má posúdiť elektrikár, aj keď jednotlivé svietidlá majú nízky príkon.

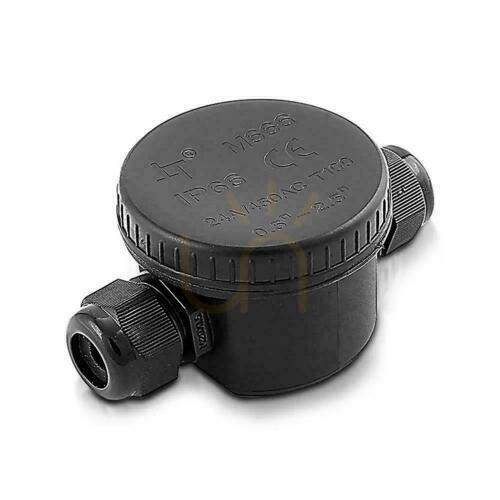

Označenie IP opisuje ochranu puzdra pri stanovených podmienkach. Prvá číslica sa vzťahuje na pevné častice a prach, druhá na vodu. IP44, IP65, IP66 a IP68 preto nie sú len rôzne stupne rovnakej skúšky. Dôležité je, čomu bude spoj skutočne vystavený a aké podmienky určuje výrobca.

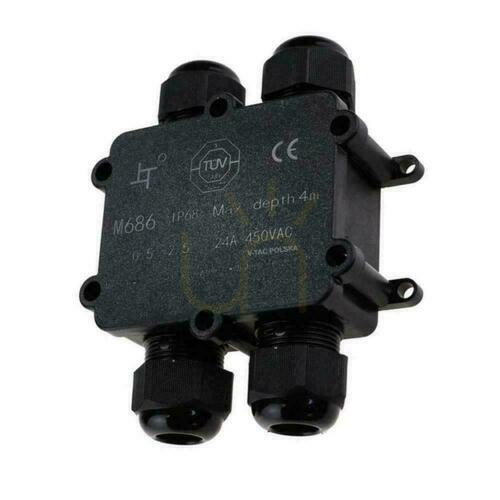

IP68 neznamená neobmedzenú hĺbku alebo čas ponorenia. Konkrétne podmienky treba potvrdiť v údajoch výrobku. Z rovnakého označenia tiež nemožno automaticky odvodiť priame uloženie do pôdy. Mechanická ochrana, odolnosť materiálov a určený spôsob použitia sa preverujú samostatne. Ochrana proti prúdu vody nie je totožná so skúškou ponorenia.
Krytie sa týka správne zloženej kombinácie. Záleží na tesneniach, priemeroch káblov, dotvorení vstupov a príslušných záslepkách nepoužitých otvorov. Poškodené tesnenie alebo nevhodný kábel môže ovplyvniť celé spojenie. Samotný nápis na otvorenej krabici ochranu nevytvára.
Prierez v mm² opisuje vodivý materiál žily. Vonkajší priemer v mm zahŕňa celý kábel s plášťom. Svorka musí zodpovedať žile, zatiaľ čo tesnenie vstupu sa opiera o plášť. Pri výbere spojky teda potrebujete obidva údaje. Jeden rozsah nemožno použiť namiesto druhého.
Dva káble s rovnakým prierezom žíl môžu mať odlišný vonkajší rozmer pre inú izoláciu a konštrukciu. Spojka preto môže uvádzať jeden rozsah pre kontakty a ďalší pre vývodky. Oba musia zodpovedať každému pripojenému vedeniu. Vstupný kábel môže vyžadovať iné posúdenie než výstupný, aj keď sa spájajú rovnaké elektrické funkcie.
Príliš veľké tesnenie nemusí správne dosadnúť na plášť. Pri príliš malom vstupe môže vzniknúť nevhodné namáhanie alebo deformácia. Nesúlad sa nemá opravovať náhodnou páskou, vložkou alebo tmelom, ktorý výrobca nepredpokladal. Zvoľte vhodný rozmer a predpísané súčasti pre skutočne použitý kábel.
Jednodrôtová žila a jemne lanený ohybný vodič sa vo svorke správajú odlišne. Výrobok určený iba pre plný vodič sa nestáva vhodným pre lanko len pre podobný rozmer. Overte povolené konštrukcie žíl a ich rozsahy. Fyzické zasunutie do otvoru nie je dôkazom správneho prítlaku a mechanického držania.
Páčka môže uľahčiť obsluhu pružinového mechanizmu, no neznamená automatické schválenie všetkých vodičov. Prípustné prierezy sa môžu líšiť pre plný vodič, lanko a žilu s dutinkou. Aj spôsob prípravy konca sa riadi konkrétnou svorkou. Podmienky z inej podobnej série preto neprenášajte bez overenia.
Samostatná je otázka materiálu vodiča. Údaj o použití pre meď neznamená všeobecné schválenie hliníka alebo kombinácie rôznych kovov. Ak výrobca osobitné spojenie pripúšťa, jeho doplňujúce požiadavky sú súčasťou použitia. Staršie vedenia a nezvyčajné materiálové kombinácie má preveriť odborník.
Oba princípy môžu byť vhodné, ak sa používajú podľa určenia. Pri skrutkovom kontakte je dôležitá príprava žily a predpísané dotiahnutie. Pri pružinovom mechanizme musí súhlasiť vodič, jeho prierez a spôsob vloženia či uvoľnenia. Rýchlosť vytvorenia spoja sama nehovorí o správnosti voľby.
Jeden univerzálny uťahovací moment pre všetky svorkovnice neexistuje. Nedostatočné a nadmerné stlačenie môžu spôsobovať rozdielne problémy. Platí hodnota a postup konkrétneho výrobcu. Ani viac žíl v jednom svornom mieste nie je automaticky dovolených; počet a kombinácia sa musia zhodovať s určením kontaktu.
Priehľadné puzdro môže uľahčiť vizuálnu kontrolu polohy vodiča. Nenahrádza výber vhodnej súčasti ani skúšku hotového pripojenia. Farba krytu alebo páčky nie je univerzálny kód prúdovej zaťažiteľnosti. Rozhodujú označenia a údaje skutočného výrobku.
Pri svietidle, ku ktorému bude potrebný servisný prístup, overte možnosť opakovaného rozpojenia a podmienky ďalšieho použitia. Odpojiteľný konektor a svorka umožňujúca vybrať vodič nemusia plniť rovnakú úlohu. Pri otvorení tesneného puzdra treba myslieť aj na predpísanú kontrolu alebo výmenu tesniacich dielov.
Bezskrutková technika sama osebe neznamená bezúdržbovosť celého spoja v každom prostredí. Také určenie sa viaže na konkrétnu zostavu a jej montážne podmienky. Budúci prístup sa má zohľadniť ešte pri návrhu trasy, nie až po uzavretí spojenia za stavebný alebo nábytkový diel.
Vonkajšie rozmery nezodpovedajú automaticky celému využiteľnému objemu. Miesto zaberajú tesnenia, vývodky, uchytenie a svorkovnica. Zvyšná časť musí umožniť primerané uloženie žíl bez stláčania a namáhania kontaktov. Pri viacerých kábloch zaváži aj ich tuhosť a požiadavky na vedenie.

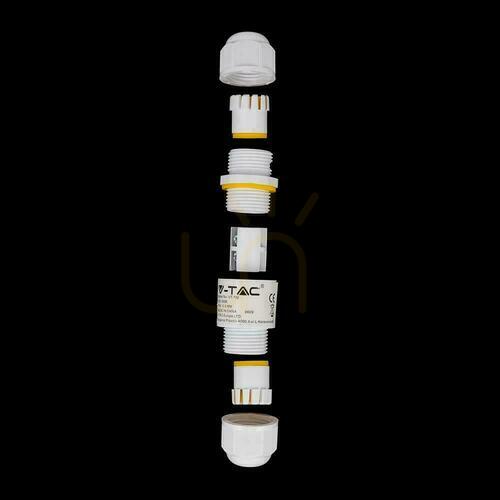

Krabica môže byť prázdna alebo vybavená určenými kontaktmi. Záber hotovej montáže niekedy zahŕňa doplnky dodávané samostatne. Skontrolujte preto obsah a potrebné príslušenstvo. Kryt aj tesnenia musia patriť k danému modelu; podobná náhrada nie je dôkazom zachovania pôvodnej ochrany.
Menovité údaje svorky určujú dovolené podmienky súčasti. Neopisujú jej vlastnú spotrebu a neurčujú samy veľkosť istenia celého obvodu. K posúdeniu patria vodiče, ich uloženie a prostredie. Lepšie chránené puzdro nezvýši elektrickú zaťažiteľnosť nevhodného kontaktu vo vnútri.
V blízkosti svietidla, pod tesným krytom alebo na slnku môže byť iná teplota než vo voľnom priestore. Povolený rozsah musí zahŕňať skutočné použitie. Vlastné limity majú tesniace prvky a káblový plášť. Názov materiálu krabice preto nie je kompletnou odpoveďou na vhodnosť celej zostavy.
Pri výmene poškodeného spojenia je dôležitá príčina. Zmena farby, prasknutie alebo slabé držanie môžu mať odlišný pôvod. Nahradiť súčasť väčšou bez kontroly okolitého vedenia a podmienok nemusí problém vyriešiť. Odborná kontrola má určiť potrebný rozsah opravy.
Spojka prúdovej lišty má geometriu a kontakty určené pre príslušný systém. Konektor LED pásika musí zase zodpovedať šírke, kontaktovým plôškam a elektrickému vyhotoveniu pásika. Dekoratívna stropná krytka môže zakrývať pripojenie bez toho, aby mala funkciu univerzálnej odbočnej krabice. Podobný názov teda nestačí.
Pri systémových dieloch platí určená kompatibilita, nie samotná rozmerová podobnosť. Aj univerzálna svorka je použiteľná iba v uvedenom rozsahu vodičov a podmienok. Neznamená to ľubovoľný materiál, napätie alebo montážne prostredie.
Voľbu, vytvorenie a overenie spojov v pevnej sieťovej inštalácii zverte kvalifikovanému elektrikárovi. Tento prehľad slúži na porovnanie výrobkov a prípravu potrebných údajov. Nenahrádza projekt, konkrétny návod ani meranie a nie je postupom na spájanie vodičov podľa farby izolácie.
Nie. Povolený typ a prierez určuje výrobca konkrétneho kontaktu. Niektoré svorky sú určené pre plné vodiče, iné pripúšťajú aj vhodné lanká. Zodpovedať musí tiež príprava konca.
Svorka sa prispôsobuje vodivej žile, zatiaľ čo tesnenie pracuje s vonkajším plášťom. Ide o rôzne rozmery. Rovnaký prierez žíl môže patriť ku káblom s odlišným vonkajším priemerom.
Nie iba na základe označenia IP68. Výrobca musí konkrétne použitie a podmienky povoliť. Dôležitý je aj kábel, mechanická ochrana a spôsob uloženia.
Nie. Môže byť prázdna alebo mať presne určenú výbavu. Overte obsah dodávky a potrebné doplnky; fotografia hotového pripojenia nemusí ukazovať iba súčasti jedného balenia.
Nie. Vstupy vedú celé káble do puzdra, póly opisujú elektrické spoje. Počet a vzájomné prepojenie kontaktov treba skontrolovať nezávisle od počtu vývodiek.
Len ak konkrétny výrobok takú kombináciu výslovne povoľuje. Veľkosť otvoru nie je schválením. Nevhodná zostava môže zhoršiť kontakt aj mechanické upevnenie vodičov.
Nie automaticky. Odolnosť proti vode, slnku a teplote sú samostatné vlastnosti. Každá potrebná podmienka musí byť potvrdená pre daný materiál a miesto montáže.
Nie. Rozhoduje určená zostava a montážne podmienky, nie iba spôsob ovládania kontaktu. Požiadavky na prístup a kontrolu musí posúdiť inštalatér pre celé spojenie.
Pred výberom veľkosti puzdra porovnajte vodiče, kontakty a podmienky prostredia. Ostatné súčasti pre navrhnuté riešenie nájdete medzi elektrickým príslušenstvom, s ohľadom na súlad celej osvetľovacej inštalácie.
