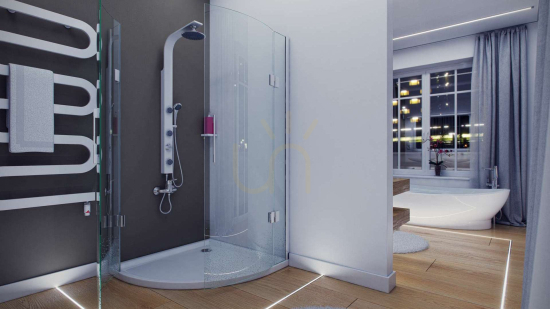

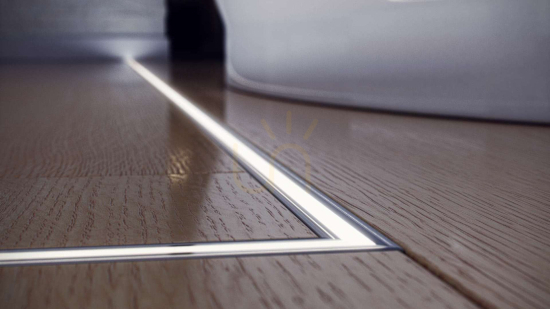

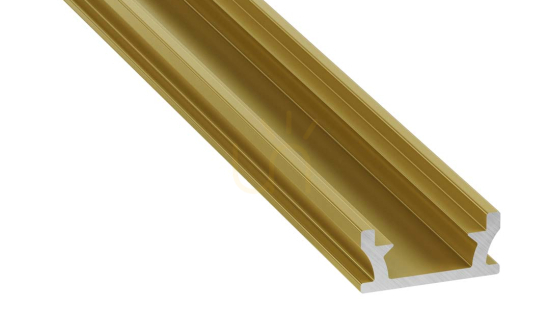

Lumines TERRA 10-1716-20 je hliníkový LED profil na zapustenú montáž so zlatým lakom. Výrobca ho určuje na dekoratívne podlahové osvetlenie. Úsek označený ako 2 m má skutočnú dĺžku 2020 mm.
Rozmery a výber pásu

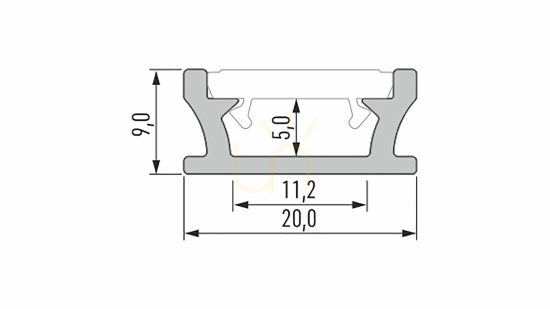

Prierez profilu má šírku 20,0 mm a výšku 9,0 mm — také rozmery musí mať drážka v podlahe alebo v schode. Kanál pre pás je 11,2 mm široký a 5,0 mm hlboký a výrobca pripúšťa LED pás so šírkou do 10 mm. Produktový list uvádza aj maximálny stratový výkon LED zdrojov: pri teplote profilu 55 °C 17,0 W s difúzorom a 17,7 W bez difúzora, pri 65 °C 23,5 W a 24,0 W. Napájací zdroj sa montuje mimo profilu.
Montáž
Profil sa vtlačí do pripravenej drážky alebo sa osadí na montážne lepidlo či obojstrannú pásku. Výrobca takúto montáž ukazuje okrem iného v schodových stupňoch. TERRA nie je pojazdný profil, preto sa nehodí na miesta, kadiaľ prechádzajú vozidlá.
Čo treba dokúpiť

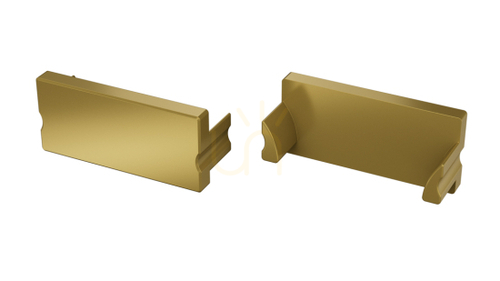

Profil sa predáva samostatne, bez difúzora, pásu a koncoviek. Tesnosť IP54 a odolnosť proti nárazu IK07 platia pre zostavu s mliečnym difúzorom TERRA z polykarbonátu (pre úsek 2 m kód 11-3041-20) — až s ním možno profil použiť na miestach vystavených vlhkosti. Pre tento variant výrobca uvádza aj statické zaťaženie 1,5 kN. Zlaté koncovky z ABS majú kódy 12-1769-00 (s otvorom na kábel) a 12-1769-01 (bez otvoru): na schéme systému jedna uzatvára koniec, kde vstupuje napájanie, druhá protiľahlý koniec.
