Pohybový snímač Steinel IS 345 PF UP podomietkový štvorcový biely

IS 345 PF UP je podomietkový pohybový snímač Steinel z radu Professional, určený do stropov chodieb, priechodov a poschodových garáží. Pasívny infračervený senzor pokrýva plných 360°, jeho šošovka má však uhol rozovretia iba 45°, takže detekčné pole je úzke a veľmi dlhé — presne tak, ako to komunikačná trasa vyžaduje.

Dosah prispôsobený chodbe

Snímač sleduje 12 x 6 m radiálne (72 m²) a 23 x 6 m tangenciálne, teda 138 m² pozdĺž osi pohybu. Pole je rozdelené do 280 spínacích zón a stráži sa aj plocha priamo pod krytom, takže pod snímačom nikto neprejde nepovšimnutý. Súčasťou dodávky je nasúvacia clona, ktorou možno zakryť vybrané segmenty šošovky a skrátiť dosah tam, kde detekcia nie je žiaduca, napríklad pri dverách do vedľajšej miestnosti.

Odporúčaná montážna výška je 2,5–5 m, ako optimálnu výrobca uvádza 2,8 m. Snímač sa osádza do stropnej krabice s vedením pod omietkou.

Verzia PF: bezpotenciálový kontakt

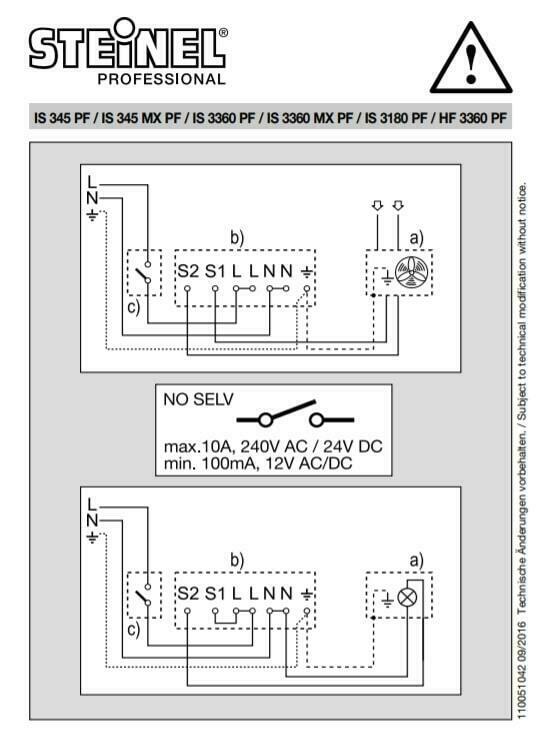

PF označuje bezpotenciálový kontakt. Na rozdiel od bežného snímača, ktorý jednoducho privedie na svietidlo 230 V, spína IS 345 PF obvod úplne oddelený od vlastného napájania. Vďaka tomu možno ovládať zariadenia na inom napätí alebo v inom okruhu: predradníky DALI a 1–10 V, vstupy vzduchotechnických a klimatizačných jednotiek, ovládanie brán či systémy automatizácie budov. Podľa schémy zapojenia Steinel kontakt spína maximálne 10 A pri 240 V AC alebo 24 V DC, minimálne 100 mA pri 12 V; nejde o obvod SELV.

Zaťažiteľnosť a nastavenia

• Nízkonapäťové halogény: 2000 VA
• Žiarivky s elektronickým predradníkom: 1500 W
• Žiarivky nekompenzované: 1000 VA, sériovo aj paralelne kompenzované: po 400 VA
• LED svietidlá do 2 W: 100 W, 2 až 8 W: 300 W, nad 8 W: 600 W
• Kapacitná záťaž: 176 µF
• Súmrakové nastavenie: 2–1000 lx, s funkciou učenia TEACH
• Časové nastavenie: 5 sekúnd až 15 minút
• Prevádzkové režimy: normálny a testovací, trvalé zapnutie aj zapnuté-vypnuté
• Nastavenie: potenciometre na module, servisný ovládač alebo univerzálny Smart Remote (kupuje sa zvlášť)

Technické údaje

• Technológia: pasívna infračervená so zmiešaným meraním svetla
• Uhol detekcie: 360°, uhol rozovretia šošovky 45°
• Napájanie: 220–240 V, 50/60 Hz
• Krytie: IP20, výhradne vnútorné použitie
• Prevádzková teplota: -20 až +50 °C
• Rozmery (d x š x v): 78 x 94 x 94 mm
• Hmotnosť netto: 0,155 kg
• Kryt: plast odolný proti UV žiareniu, biela RAL 9003
• Prepájanie: áno, master/master, káblom
• Záruka výrobcu: 5 rokov

Kde sa uplatní

Niekoľko snímačov prepojených káblom v režime master/master obslúži dlhé komunikačné trasy: každý reaguje vo svojej zóne a zopne celú skupinu, takže svetlo ide pred človekom, a nie až za ním. Je to obvyklé riešenie v administratívnych budovách, hoteloch, spoločných priestoroch bytových domov, skladoch a podzemných garážach. Bezpotenciálový kontakt navyše umožňuje zapojiť snímač do existujúceho riadenia bez prestavby svetelných okruhov.
