Montážny profil pre napájací zdroj LUMINES LARGO M2 čierny lakovaný 1 m

LUMINES LARGO M2 v čiernom lakovanom vyhotovení je montážny profil určený na umiestnenie napájacieho zdroja v systéme lineárneho osvetlenia LARGO. Variant 10-0735-10 má dĺžku 1 m. Nejde o samotný LED profil LARGO: M2 tvorí montážnu časť zostavy, nie priestor na LED pásy.

Napájací zdroj v konštrukcii LARGO

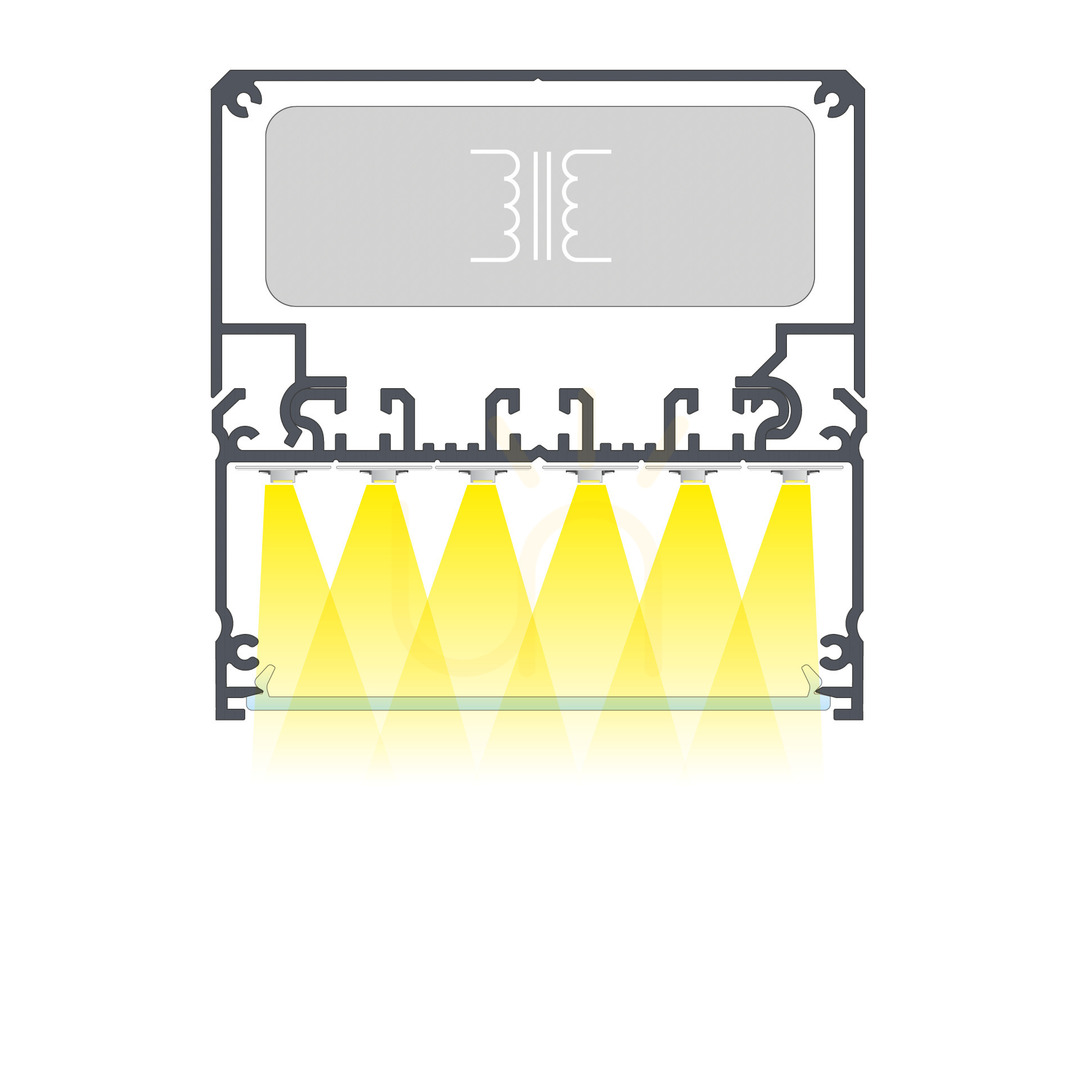

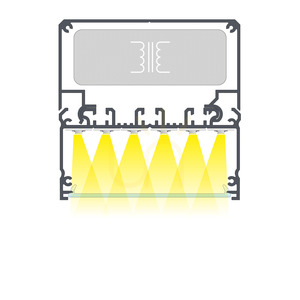

Úlohou M2 je začleniť napájací zdroj do konštrukcie osvetlenia namiesto riešenia jeho krytu ako úplne samostatnej súčasti inštalácie. Výrobca znázorňuje spojenie s profilom LARGO a difúzorom SUPER WIDE. Tieto schémy vysvetľujú zostavenie systému; nepredstavujú zoznam obsahu balenia tohto montážneho profilu.

Pri výbere porovnajte skutočné rozmery konkrétneho zdroja s priestorom vyhradeným v návrhu. Vonkajšie rozmery profilu nie sú jeho využiteľnými vnútornými rozmermi. Kompatibilita s rodinou LARGO zároveň neznamená, že M2 možno spojiť s ľubovoľným LED profilom.

Metrový úsek s prierezom 88,6 × 50 mm

Vonkajšia šírka je 88,6 mm a výška 50 mm. Hodnoty platia pre samotný M2; po pridaní svetelného profilu treba zohľadniť prierez celej zostavy. Dĺžka 1000 mm odlišuje tento variant od dlhších úsekov v rovnakej produktovej rodine.

Zakončenie podľa zostavy

Obdĺžnikový prierez a rovné čierne plochy zodpovedajú modernému, minimalistickému lineárnemu riešeniu. Výrobca uvádza samostatné koncovky pre M2 aj pre kombináciu LARGO s M2, s otvorom a bez otvoru. Vyberajte ich podľa spôsobu zakončenia, nielen podľa farby. Svetelné parametre určuje návrh a zvolené svetelné súčasti, nie samotný montážny profil.
