LUMINES LARGO M4 v čiernom lakovanom vyhotovení je montážny profil pre stropné systémy líniového osvetlenia. Tento variant má dĺžku 1 m a kód výrobcu 10-0445-10. Široké bočné časti prierezu ho odlišujú od profilu pre LED pásy: M4 tvorí konštrukčnú montážnu časť zostavy v strope.
Prepojenie s LARGO a inLARGO

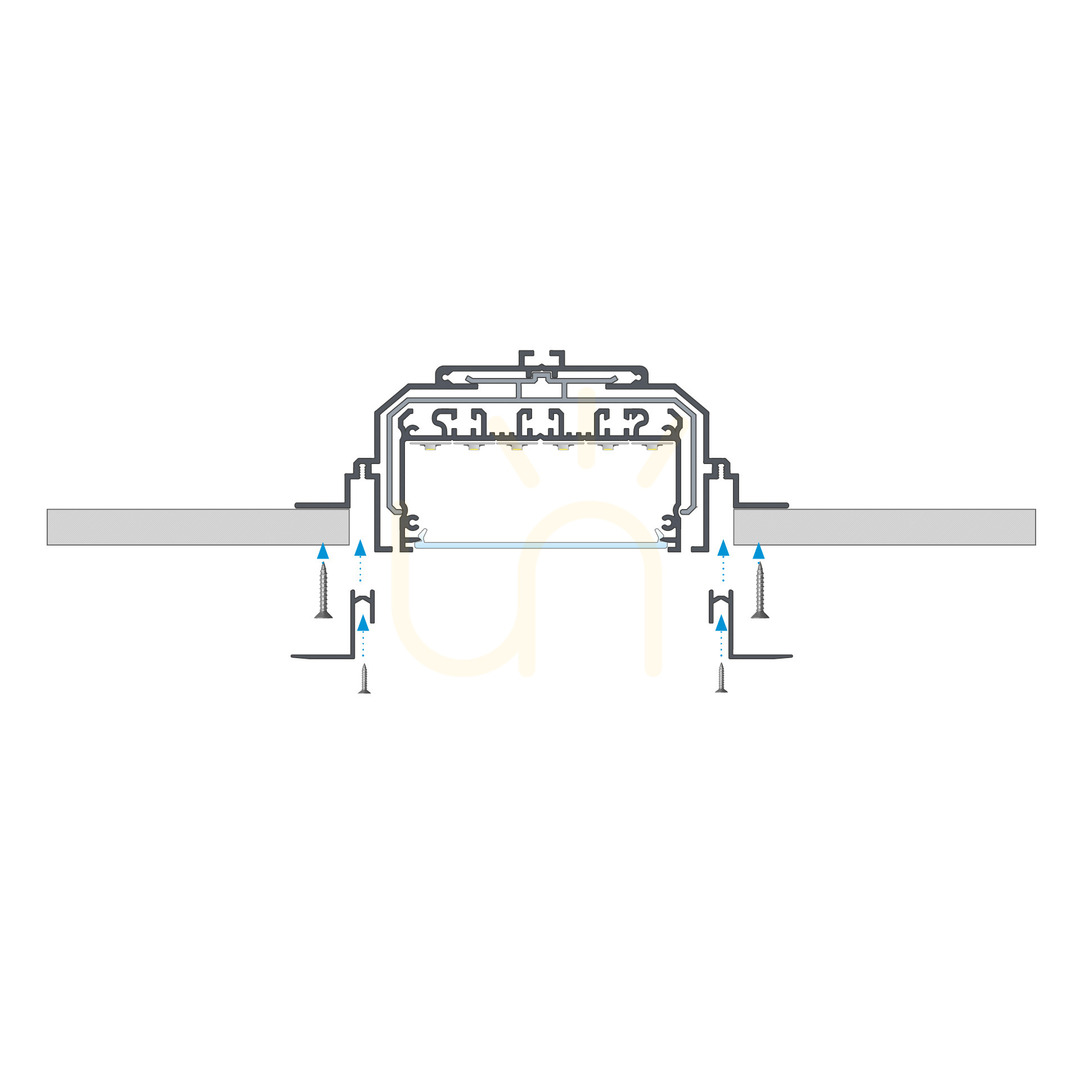

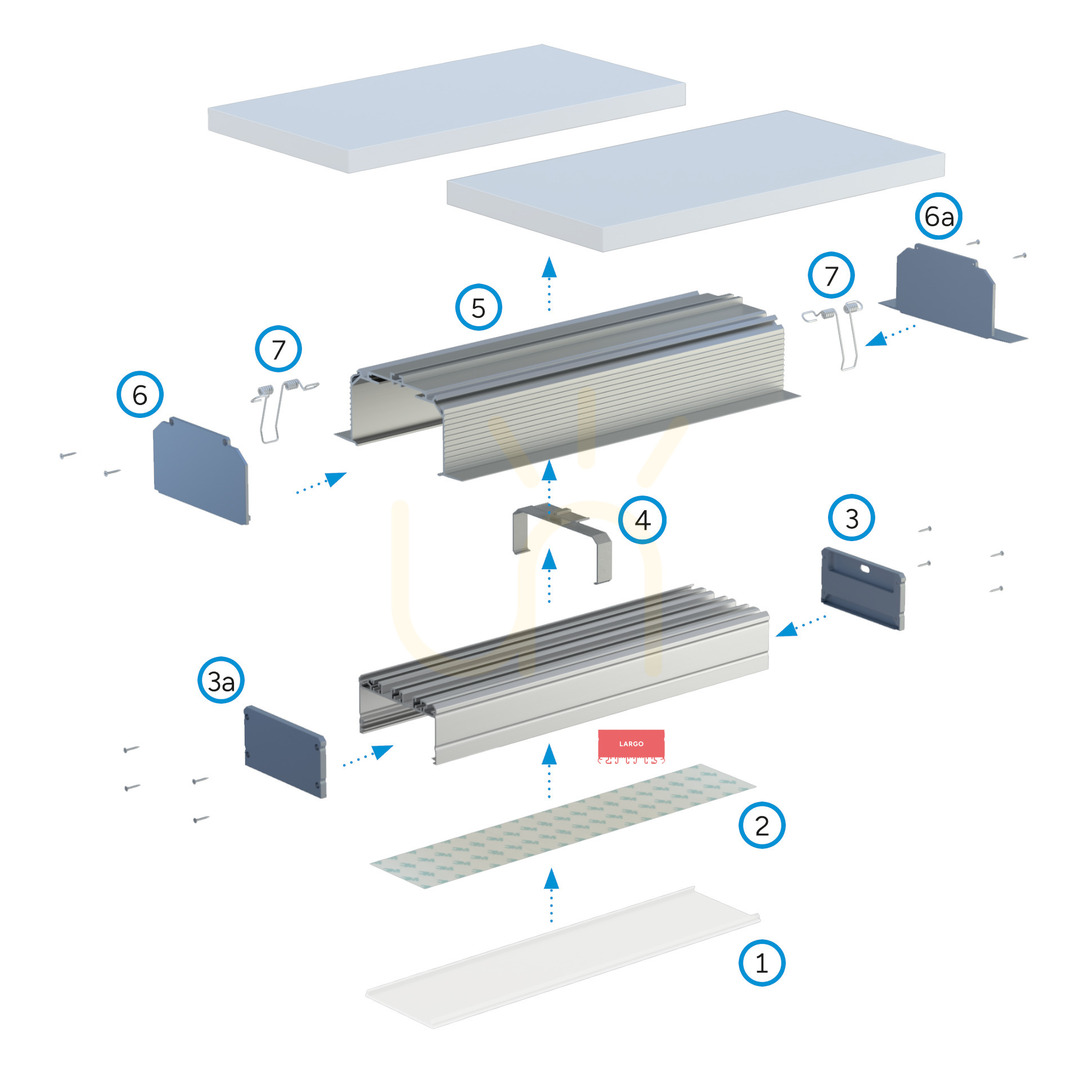

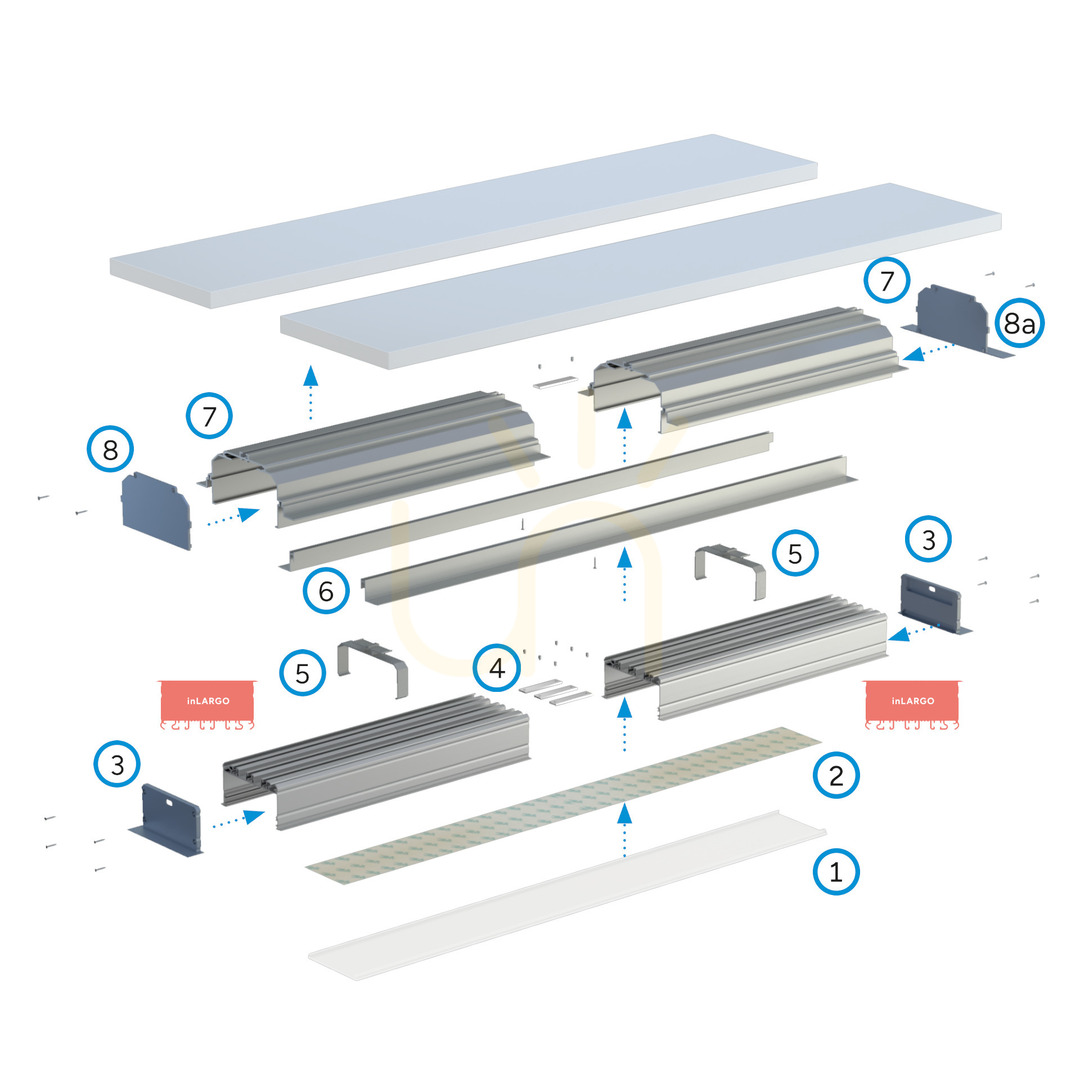

Výrobca uvádza montážne schémy s profilmi LARGO aj inLARGO. Pri inštalácii medzi stropné dosky sa používajú montážne skrutky a pomocný profil ROSET. Na výkresoch je tiež medziprofilová spojka LARGO, ktorá spája časti systému. Pri výbere komponentov preto treba odlíšiť montážny profil M4 od profilu nesúceho svetelnú časť a zvoliť diely podľa plánovaného usporiadania.
Schémy zobrazujú aj kryt SUPER WIDE, LED pásy a koncovky. Vysvetľujú zostavenie systému, nie obsah dodávky tohto samostatného profilu. Zobrazené diely preto nemožno automaticky považovať za súčasť balenia. Montážna schéma zároveň nie je fotografiou kompletného vybaveného svietidla ponúkaného ako jeden celok.
Priestor v konštrukcii stropu
Celková šírka prierezu je 154,4 mm a výška 62,9 mm. Ide o rozmery samotného LARGO M4, nie celého zostaveného svietidla. Pred prípravou stropu ich porovnajte s vyhradeným priestorom a s prierezom vybranej zostavy LARGO alebo inLARGO. Montážny profil má v zostave inú úlohu než časť s LED pásmi. Uvedená šírka zahŕňa aj bočné montážne časti, nielen stredný priestor určený pre profil nesúci svetelnú časť.
Čierne lakované vyhotovenie možno zvoliť podľa povrchovej úpravy ostatných častí inštalácie. Profil neurčuje jas ani farbu svetla; tieto vlastnosti závisia od svetelných komponentov vybraných pre daný systém.
