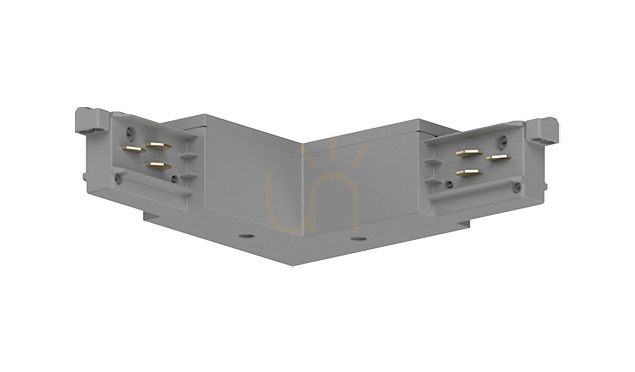

Stucchi 9012/G spája úseky lištového systému ONETRACK do rohu v tvare L. Ide o sivú elektrickú spojku s vonkajším polarizačným kľúčom a ochranným kontaktom, nie o spínač ani svietidlo. Telo je z polykarbonátu a kontakty zo zliatiny medi.
Správna orientácia rohu

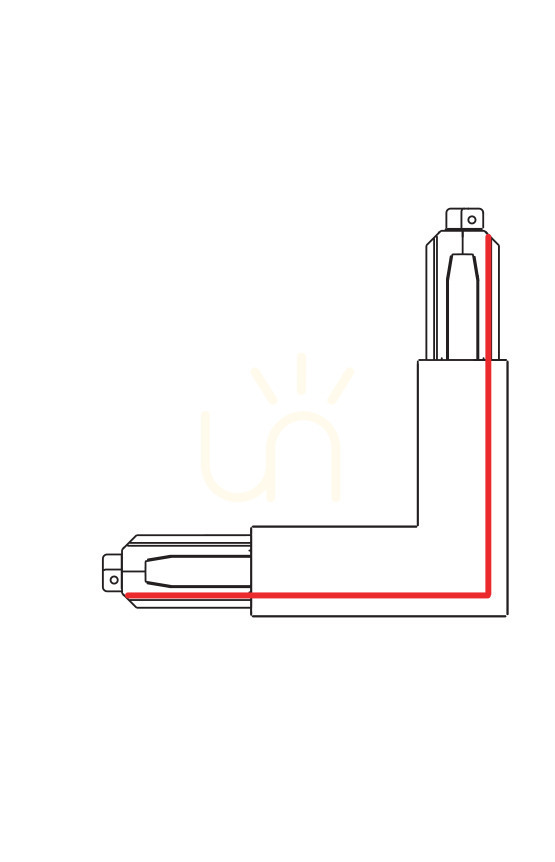

Pri návrhu spojenia záleží okrem smeru líšt aj na polohe polarizačného kľúča. Pri variante 9012/G je na vonkajšej strane rohu; výrobca túto orientáciu v nákrese označuje červenou čiarou. Porovnajte ju s vedením líšt v projekte. Samotný tvar L či sivá farba nestačia na výber vhodnej verzie. Tento variant patrí do rodiny ONETRACK, nie k verzii E-TRACK s dodatočným označením EM.
Spojenie v lištovom systéme
Výrobca uvádza zacvakávacie upevnenie. Spojka je súčasťou lištovej inštalácie: prepája jej úseky, sama však nevytvára svetlo. Sivé geometrické telo tvorí roh bez dekoratívneho tienidla.
Menovité hodnoty sú 16 A pri 440 V a 1 A pri 50 V FELV, pri frekvencii 50/60 Hz. Tieto dvojice sa posudzujú samostatne, nie ako jeden rozsah napätia. Pri výbere treba zohľadniť zhodu systému aj elektrické požiadavky projektu.
