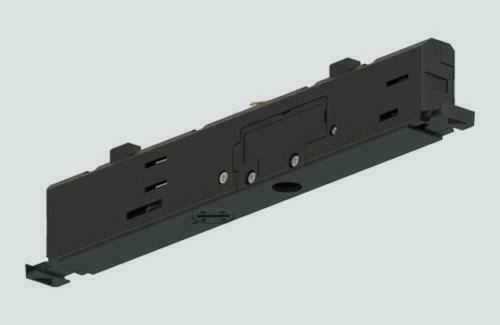

Stucchi 9999/B je čierny adaptér svietidla pre systém napájacích líšt ONETRACK. Má asymetrické telo určené na skryté osadenie, dve zaisťovacie západky a volič fázy. Tvorí spojenie medzi svietidlom a lištou, nie samostatné svietidlo.
Šesť vodičov a výber fázy
Adaptér má šesť vodičov: tri fázy, neutrálny vodič a vodiče riadiaceho systému. Volič umožňuje určiť fázu pre pripojené svietidlo. Pri výbere preto nestačí zhoda čiernej farby; dôležité sú elektrické usporiadanie a príslušnosť k systému ONETRACK. Označenie inej súčiastky ako trojfázovej samo osebe nepotvrdzuje, že môže nahradiť tento adaptér.
Výrobca uvádza oddelené menovité hodnoty: 4 A pri 250 V a 1 A pri 50 V FELV, pri frekvencii 50/60 Hz. Údaje sa vzťahujú na rozdielne obvody a nemožno ich zlúčiť do jedinej hodnoty prúdu alebo napätia pre všetky vodiče. Pri kontrole plánovaného zapojenia a vybraného svietidla treba zachovať toto rozlíšenie.
Skryté telo so západkovým zaistením
Telo je vyrobené z polykarbonátu, kontakty zo zliatiny medi. Adaptér sa zasúva do lišty až do zacvaknutia; obe zaisťovacie západky sú súčasťou jeho konštrukcie. Maximálne zaťaženie je 50 N a maximálny krútiaci moment 2,5 Nm. Tieto mechanické limity opisujú spojenie, nie príkon svetelného zdroja.
Rozmery na porovnanie so svietidlom

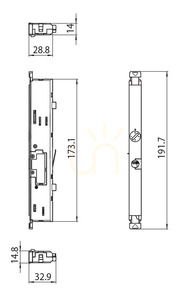

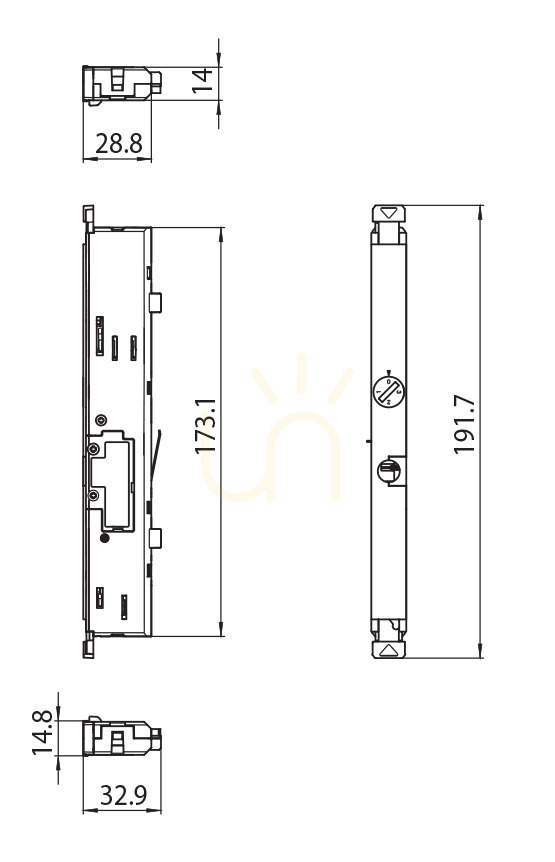

Výkres výrobcu uvádza celkovú dĺžku 191,7 mm a dĺžku časti tela 173,1 mm. Pred výberom porovnajte obrys a miesto upevnenia s konštrukciou svietidla. Kód 9999/B označuje čiernu verziu, ale správna farba nenahrádza kontrolu rozmerov a elektrického pripojenia. Vzhľad a svetelný účinok výslednej zostavy závisia aj od svietidla, ktoré k adaptéru pripojíte.
