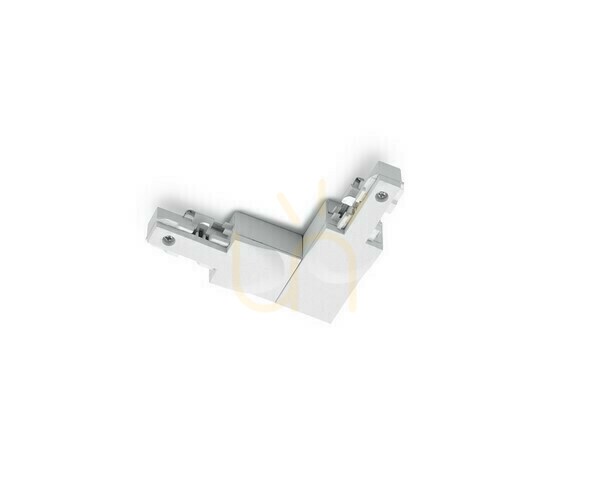

Trio DUOLINE 702231A je matná biela rohová spojka v tvare L, ktorá spája dve lišty pod uhlom 90°. Jej kryt je vyrobený z plastu. Nejde o reflektor ani kompletné osvetlenie: táto súčasť vytvára roh v dvojfázovom lištovom systéme DUOLINE.
Ochranný vodič na vonkajšej strane
Rozlišovacím znakom variantu 702231A je vedenie ochranného vodiča po vonkajšej strane rohu. V lištách DUOLINE sa tento vodič nachádza na jednej strane profilu. Jeho polohu určuje montáž napájacieho prvku a treba ju zachovať súvisle pozdĺž celej trasy, aj pri zmene smeru. Pred výberom spojky preto skontrolujte trasu líšt a stranu ochranného vodiča, nielen farbu jednotlivých súčastí.
Táto spojka vytvára pravouhlý roh. Nenahrádza priamu spojku ani odbočku v tvare T. Kód 702231A identifikuje presné vyhotovenie pri zostavovaní dielov pre navrhnutú trasu systému.
Elektrické zaťaženie, nie svetelný výkon
Návod uvádza napájanie 230 V ~ 50 Hz a maximálne zaťaženie 2 × 600 W. Ide o údaj systémovej súčasti, nie o spotrebu energie či svetelný tok svietidla. Samotná spojka nesvieti. Dvojfázový systém DUOLINE umožňuje nezávislé zapínanie alebo stmievanie dvoch skupín svietidiel; táto funkcia patrí celej správne nakonfigurovanej inštalácii, nie svetelnému zdroju v spojke.
Priestor pre roh líšt
Spojka má šírku 9 cm, hĺbku 10 cm a výšku 2 cm. Pri plánovaní rohu počítajte s týmto pôdorysom. Výrobca uvádza montáž systému na stenu alebo strop a použitie v interiéri. Matná biela a jednoduchý tvar zodpovedajú modernému vedeniu líšt v obývacej izbe či spálni. Pred montážou si prečítajte návod a bezpečnostné pokyny výrobcu.
