Konektor LED PRO D MINI pre jednofarebné COB LED pásiky 10 mm - DC zásuvka 2,1/5,5

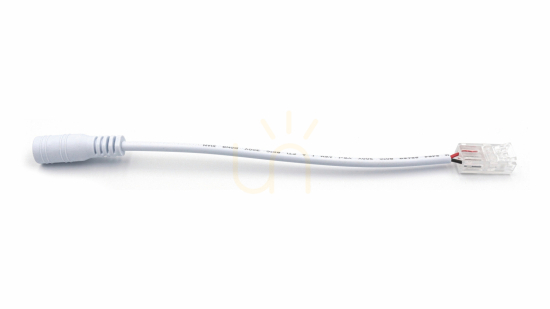

Konektor LED PRO D MINI s DC zásuvkou

Produkt 24-3100-94 je obojstranný konektor zo série D MINI pre jednofarebné COB LED pásiky so šírkou 10 mm. Pripája pásik k napájaniu cez DC zásuvku 2,1/5,5 mm, preto ide o inštalačné príslušenstvo, nie o svetelný zdroj.

Technické údaje

• vyhotovenie 2PIN pre jednofarebné COB pásiky,
• napätie 5, 12 alebo 24 V DC,
• maximálny prúd 2 A,
• kábel 15 cm, 2 × 0,3 mm²,
• rozmery konektora: 18 × 12 × 5 mm.

Kolíky prepichujúce PCB umožňujú spojenie bez spájkovania. Priehľadné polykarbonátové telo a medené kontaktné prvky pomáhajú kontrolovať polohu pásika pri montáži. Otvárací prvok uľahčuje manipuláciu s konektorom.

Použitie

Konektor je vhodný pre kompaktné inštalácie COB pásikov, keď treba pripojiť 10 mm pásik k DC napájaniu. Možno ho použiť s pásikmi IP20 aj IP65, avšak na zachovanie krytia IP65 musí byť samotný spoj utesnený. Pred montážou overte šírku pásika, zapojenie 2PIN, napätie a prúd obvodu.
