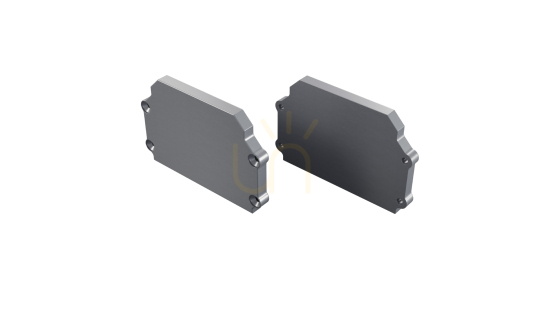

Hliníková koncovka pre LED profil LUMINES TECO, bez otvoru, strieborná eloxovaná 12-2045-11

Hliníková koncovka uzatvárajúca koniec LED profilu LUMINES TECO, katalógový index 12-2045-11. Ide o verziu bez otvoru – určenú pre ten koniec profilu, do ktorého nevstupuje napájací vodič. Náprotivkom s prechodom pre vodič je index 12-2045-10 a je to jediný rozdiel medzi nimi.

Na čo slúži profil TECO

Oplatí sa vedieť, v akom systéme táto koncovka pracuje, pretože TECO nie je bežný prisadený profil. Výrobca ho navrhol na montáž do betónu metódou zalievania: profil sa mechanicky ukotví do debnenia pred vyliatím stropu alebo steny a betón ho obklopí. Z toho vychádza celá konštrukcia – vysoká tuhosť, odolnosť proti zaťaženiu a široké príruby, ktoré držia profil v správnej polohe počas betonáže. Výsledkom je presná svetelná línia vtopená do betónového stropu alebo steny, bez viditeľného telesa.

Prečo musí byť zakončenie hliníkové

Pri prisadených profiloch bývajú koncovky zacvakávacie plastové diely. Tu to možné nie je: koniec profilu je súčasťou konštrukcie, ktorá musí prežiť betonáž a následné omietanie, a po dokončení zostáva viditeľným prvkom v líci betónu alebo omietky. Preto je koncovka TECO odlievaná z hliníka a priskrutkovaná štyrmi skrutkami, nie nacvaknutá. Povrch – strieborný eloxovaný – zodpovedá eloxovanej ploche samotného profilu, takže škára nie je vidieť.

Univerzálna strana

Koncovka je univerzálna: pasuje na ľavý aj pravý koniec profilu, takže netreba sledovať, ktorý kus ide na ktorý koniec. Na jeden úsek profilu sú potrebné dve zakončenia – zvyčajne jedno s otvorom na strane napájania a jedno bez otvoru na druhom konci.

Súvisiace prvky systému TECO

Samotný profil TECO sa dodáva v dĺžkach 1000, 2020 a 3000 mm v striebornom eloxovanom vyhotovení (indexy 10-1224-10, -20 a -30). Prierez má 79,6 mm celkovej šírky vrátane prírub, 52,6 mm šírky tela a 34,0 mm výšky; komora na pásik meria 24,6 mm, pretože systém je navrhnutý pre dva rovnobežné LED pásiky. Určeným krytom je LIFT TWO (11-3551-10, PC opál) – jeho konštrukcia umožňuje zrovnať povrch krytu s omietkou rôznej hrúbky a zabezpečuje servisný prístup k pásiku aj po dokončení. Na vedenie vodiča v chráničke Lumines ponúka vývodku 14-2029-03 a samorezné skrutky do kovu Ø3,5 × 6,5 mm vedie ako samostatnú súpravu pod indexom 14-2029-04.

Technické údaje

• Výrobca: LUMINES
• Katalógový index: 12-2045-11
• Určenie: LED profil LUMINES TECO
• Verzia: bez otvoru
• Materiál: hliník
• Farba: strieborná eloxovaná
• Strana: univerzálna – pasuje na oba konce profilu
• Montáž: priskrutkovanie 4 skrutkami
• Verzia s otvorom: 12-2045-10 (prechod napájacieho vodiča)
• Skrutky: súprava samorezných do kovu Ø3,5 × 6,5 mm – index 14-2029-04
• Vývodka na chráničku: 14-2029-03
