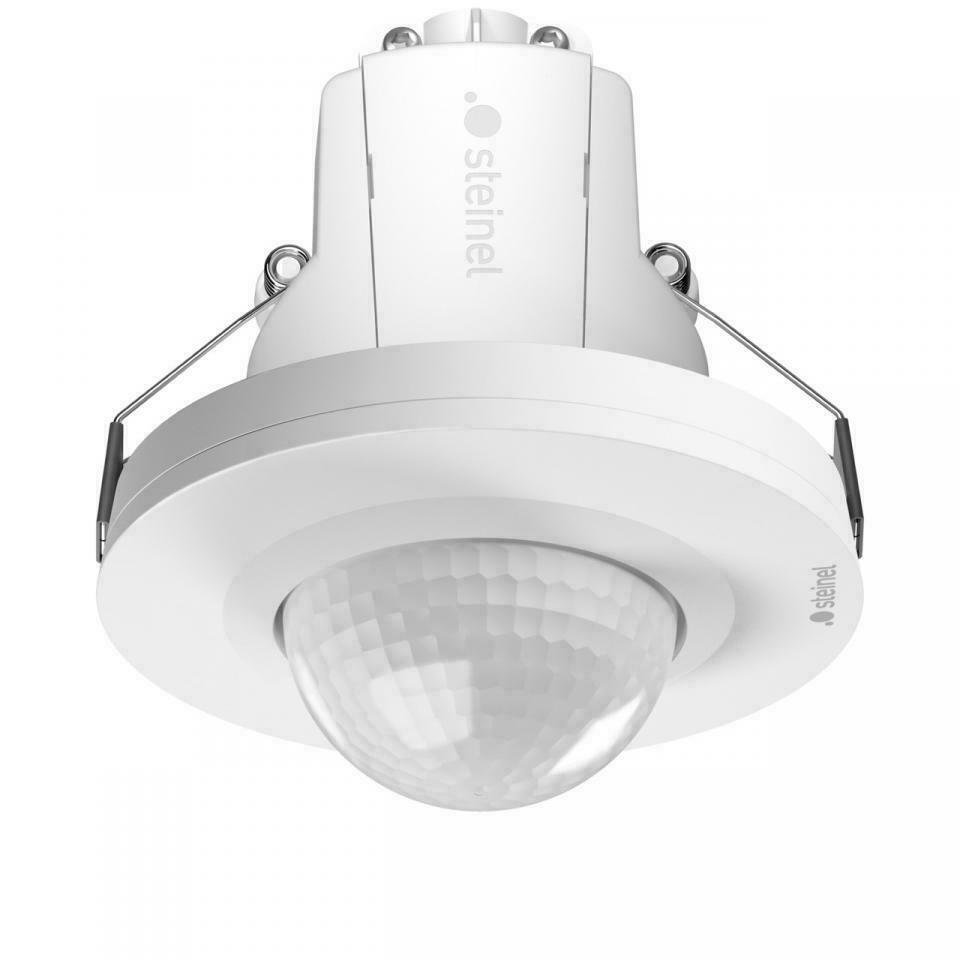

Detektor pohybu a prítomnosti STEINEL PD-24 ECO COM1, vstavaný do stropu, biely, 087852

PD-24 ECO COM1 je detektor pohybu a prítomnosti STEINEL zo série Eco Plus, vo verzii na vstavanie do stropu, v bielej farbe. Po zabudovaní zostáva vidieť len okrúhly prstenec s priemerom 109 mm. Na montáž slúži magnetický držiak — telo sa zacvakne a vycvakne bez náradia, čo sa počíta pri neskoršom servise v podhľade.

Dva dosahy, nie jeden

V tom je celý rozdiel medzi detektorom pohybu a detektorom prítomnosti a oplatí sa mu rozumieť pred kúpou. Pohyb — človeka prechádzajúceho miestnosťou — detektor zachytí v kruhu s priemerom 24 m (452 m²). Prítomnosť — drobné pohyby niekoho, kto nehybne sedí pri stole — len v kruhu s priemerom 7,5 m (44 m²). Radiálne, teda pri pohybe smerom k detektoru, je dosah 5,5 m. Miesto montáže sa preto volí podľa zóny prítomnosti, nie podľa najväčšieho čísla: stôl, pri ktorom má niekto pracovať bez toho, aby zhaslo svetlo, musí ležať do 3,75 m od detektora.

Čo dokáže výstup COM1

Verzia COM1 spína obvod zapnuté/vypnuté — nestmieva a neudržiava konštantnú osvetlenosť. Výstup je dimenzovaný na 2000 W pre odporovú záťaž, ale len 500 W pre LED zdroje nad 8 W, pri kapacitnej záťaži do 176 µF a najviac 50 svietidlách. To druhé číslo je v praxi dôležitejšie — LED inštalácie narazia na limit oveľa skôr, než napovedá údaj 2000 W.

Nastavenia

Súmrakový prah možno nastaviť v rozsahu 2–1000 lx a čas svietenia od 5 sekúnd do 60 minút; oboje potenciometrami alebo cez Smart Remote. Detektor má režim TEACH na naučenie prahu jasu, testovací režim a polo- aj plne automatickú prevádzku. Uhol detekcie je 360° a jednotlivé segmenty možno zacloniť priloženými clonkami — praktické, keď do zorného poľa spadá chodba alebo okno.

Prepojenie do skupín

Káblom možno prepojiť až 10 detektorov v režime master/master, takže jeden obvod pokryje dlhú komunikáciu alebo veľkú sálu bez delenia na samostatné zóny. Počíta sa aj so vstupom pre tlačidlo, svetlo teda možno zapnúť ručne nezávisle od detekcie.

Montáž a prevádzkové podmienky

Odporúčaná montážna výška je 2,8 m, prípustný rozsah 2–10 m. Detektor pracuje od −20 do 50 °C, má krytie IP20 a plastové telo. Čistá hmotnosť je 0,215 kg. STEINEL naň poskytuje päťročnú záruku výrobcu. Dosahy sú externe overené a merané podľa sensNORM.

Technické údaje

• Číslo artikla: 087852
• Séria: PD-24 ECO (Eco Plus, Professional Line)
• Typ: detektor pohybu a prítomnosti
• Verzia: COM1 (zap./vyp.), vstavanie do stropu
• Farba: biela
• Technológia: pasívna infračervená, meranie zmiešaného svetla
• Uhol detekcie: 360°
• Dosah pohybu: Ø 24 m (452 m²)
• Dosah prítomnosti: Ø 7,5 m (44 m²)
• Radiálny dosah: Ø 5,5 m (24 m²)
• Spínaný výkon: 2000 W (odporová záťaž), 500 W pre LED > 8 W, max. 176 µF, 50 svietidiel
• Súmrakový prah: 2–1000 lx
• Čas svietenia: 5 s – 60 min
• Prepojenie: master/master, až 10 detektorov
• Montážna výška: 2–10 m (optimálne 2,8 m)
• Prevádzková teplota: −20 až 50 °C
• Krytie: IP20
• Materiál: plast
• Rozmery: Ø 109 × 114 mm
• Čistá hmotnosť: 0,215 kg
• Záruka výrobcu: 5 rokov
