Betónovacia kotva NORLYS 1907 pre stĺpiky Molde, Asker a Trysil, pozinkovaná oceľ

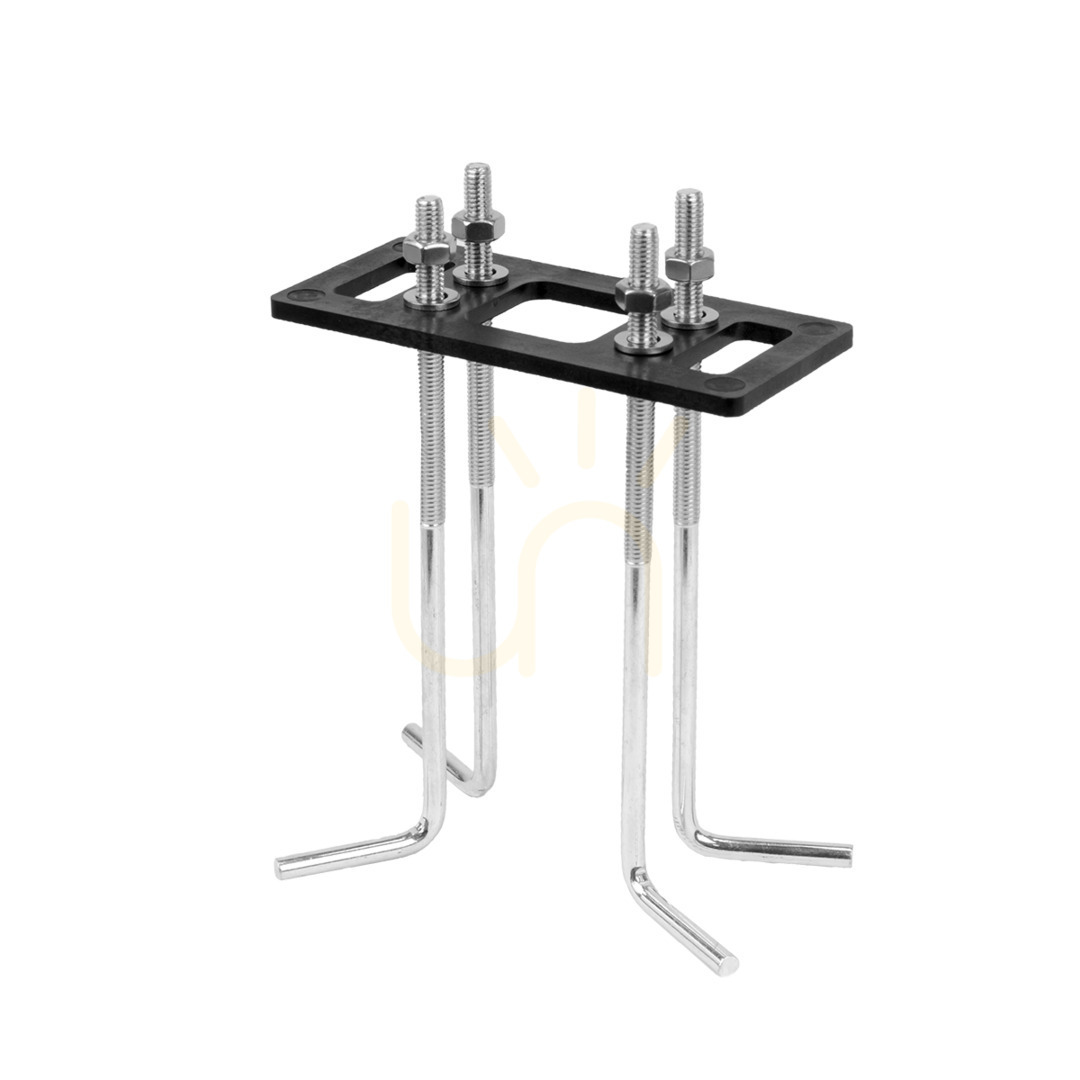

Kotva 1907 je oceľová montážna doska so štyrmi závitovými tyčami zahnutými na koncoch; zalieva sa do betónu a potom sa na ňu priskrutkuje stĺpikové svietidlo Norlys. Oceľ je galvanicky zinkovaná, kotva má rozmery 11 × 5 × 16 cm.

K akým svietidlám sa hodí

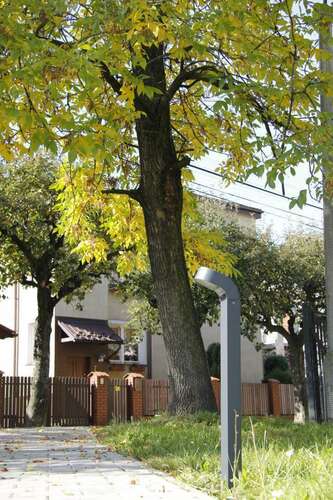

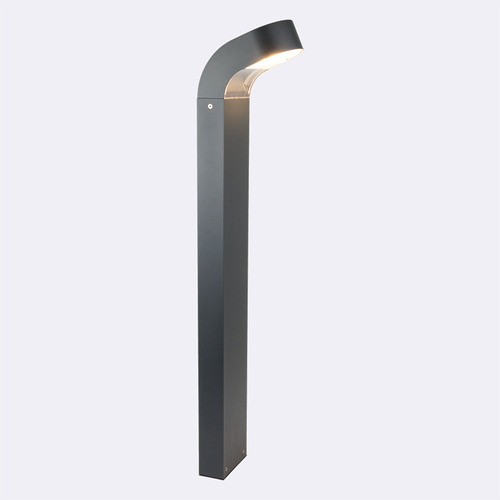

Výrobca kotvu určuje pre stĺpiky Molde (1901, 1903, 1904, 1970–1973, 5107 a 24 V verzie DC1899–DC1905), Asker (okrem iného 1309–1313, 1336–1339, 5120, 5124, 5125, 5158, 5208, 5209 a 24 V verzie), Asker Pro (1314–1322, 5214–5217) a Trysil (1096–1109). Svietidlá sa predávajú samostatne; pri inom modeli treba overiť kompatibilitu v jeho karte.

Osadenie

Podľa návodu výrobcu sa kotva osadzuje do betónového bloku 200 × 200 mm s hĺbkou 150 mm tak, aby závity M6 vyčnievali 30 mm nad betón – na ne sa nasadí päta svietidla a dotiahnu matice. Návod odporúča závity pred montážou namazať a zahnuté konce tyčí kotvu v betóne ukotvia.
