Betónovacia kotva NORLYS 1230 pre stĺpiky Stavanger a Egersund, pozinkovaná oceľ

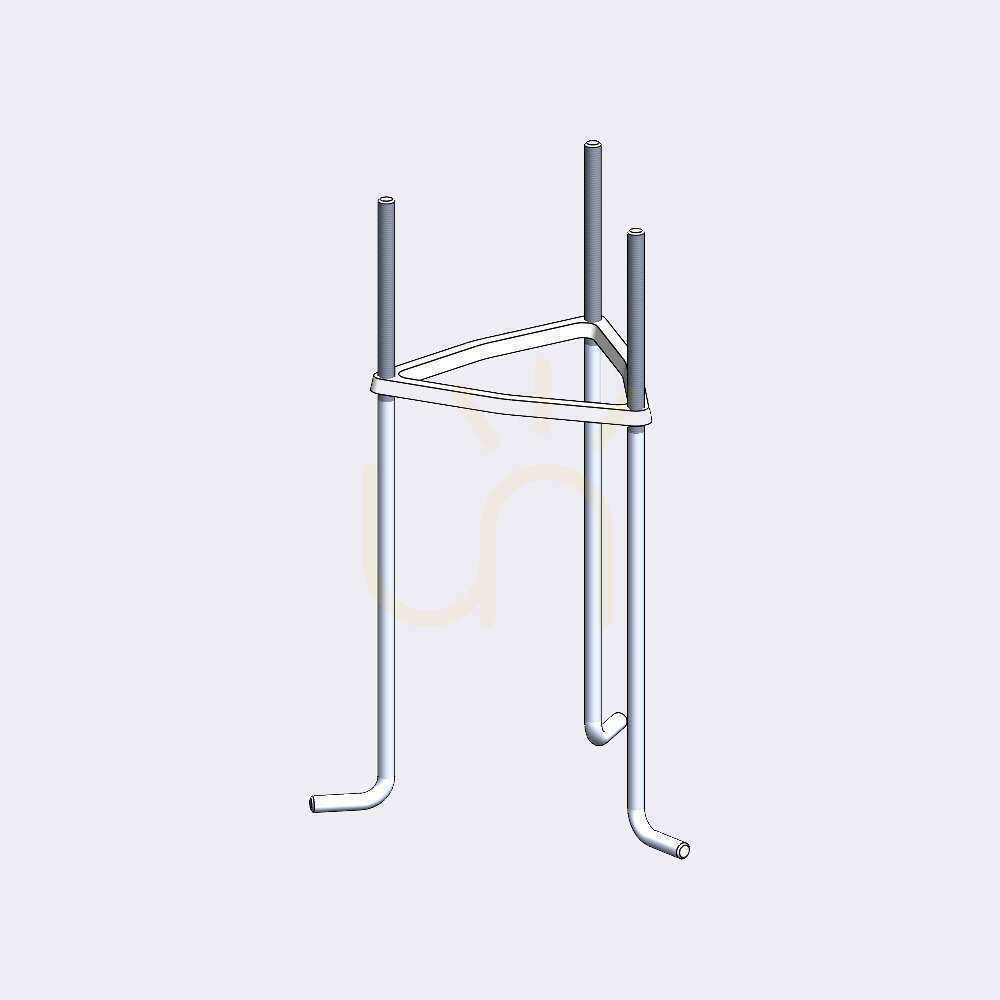

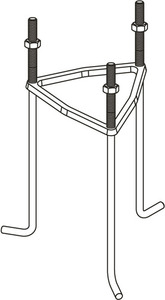

Kotva 1230 je oceľový kôš z troch tyčí zakončených závitom M8, ktoré spája trojuholníkový rám; spodné konce tyčí sú zahnuté. Zalieva sa do betónu a potom sa na ňu priskrutkuje stĺpikové svietidlo Norlys. Oceľ je galvanicky pozinkovaná a kotva má rozmery 13 × 12 × 30 cm.

Ku ktorým svietidlám sa hodí

Výrobca kotvu určil pre stĺpiky Stavanger (1240, 1243, 1244, 1246–1248, 2240, 2241, 2244, 2245, 2248, 2249, 5008–5010, 5060–5065) vo výškach 28, 50 a 95 cm a pre stĺpiky Egersund (1280, 1285, 5014, 5015, 5066–5069) s výškou 63 a 108 cm. Svietidlá sa predávajú samostatne; pri inom modeli treba kompatibilitu overiť v jeho karte.

Osadenie

Podľa návodu výrobcu má základ priemer 240 mm a hĺbku 350 mm a kotva sa osádza tak, aby z jej výšky 300 mm vyčnievalo nad betón približne 90 mm závitových tyčí – na ne sa nasadí päta svietidla a dotiahnu sa matice. Tyče stoja 125 mm od seba. Návod odporúča závity pred montážou namazať a kotvu vyrovnať do roviny; zahnuté konce tyčí ju v betóne ukotvia.
