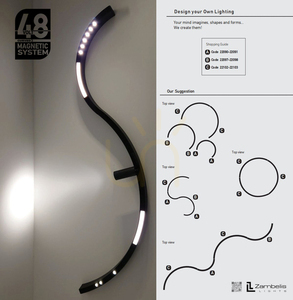

22102 je zakrivený diel magnetickej lišty 48 V zo systému Zambelis 48V Circles – Curved Magnetic System. Segment pokrýva 120° kružnice s priemerom 1200 mm, takže tri kusy sa uzavrú do plného kruhu; dva vytvoria písmeno C a v kombinácii s inými priemermi vzniknú vlny a esá. Profil je 28 mm široký a 56 mm vysoký, magnetický kanál pre svietidlá meria 23 mm.
Len lišta – bez svietidiel a bez napájacieho zdroja
Ide o konštrukčný prvok systému, nie o svietidlo. Dodáva sa výhradne zakrivený hliníkový profil v pieskovej čierni: žiadne svetelné moduly, žiadny zdroj, žiadny prívodný kábel. Prevádzkové napätie je 48 V bezpečného malého napätia, takže je potrebný samostatný zdroj 220–240 V na 48 V – buď lineárna závesná báza so vstavaným driverom (100 W alebo 200 W), alebo vzdialený zdroj 60, 100 či 150 W ukrytý v podhľade. Napájanie sa privádza plastovým feederom s káblom 300 mm alebo 2000 mm.
Prisadená montáž alebo zavesenie
Lištu možno priskrutkovať priamo na strop alebo zavesiť. Závesná verzia vyžaduje súpravu 22121 – dve lanká s nastaviteľnou dĺžkou 2 m –, ktorú výrobca predáva zvlášť. Susedné oblúky spája mechanická spojka 22097-C, voľné konce uzatvárajú koncovky 22097-E. Krytie IP20 určuje celú konštrukciu do suchých interiérov.
Načo zakrivená magnetická lišta

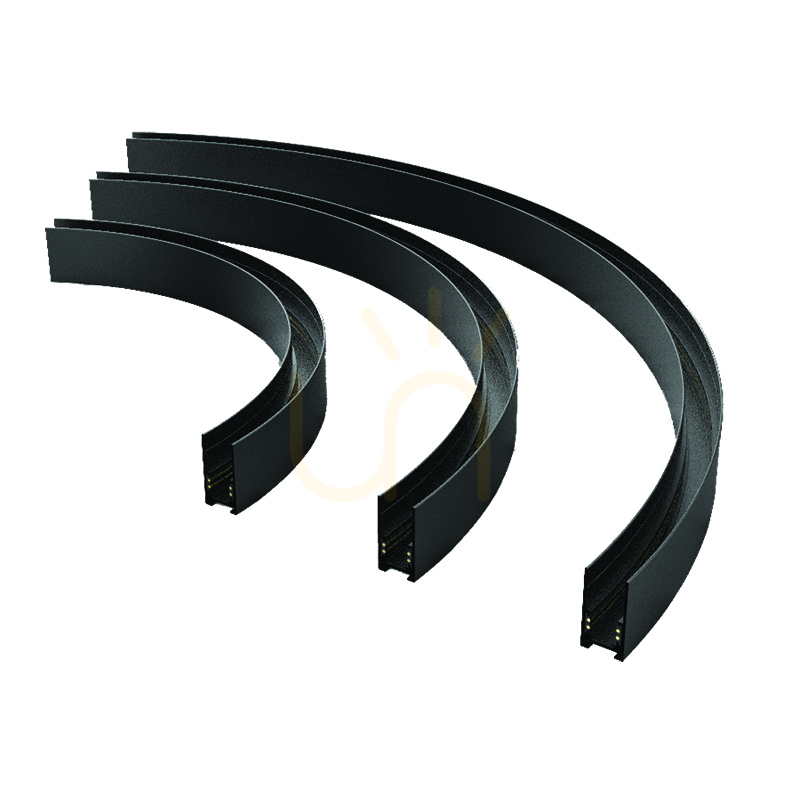

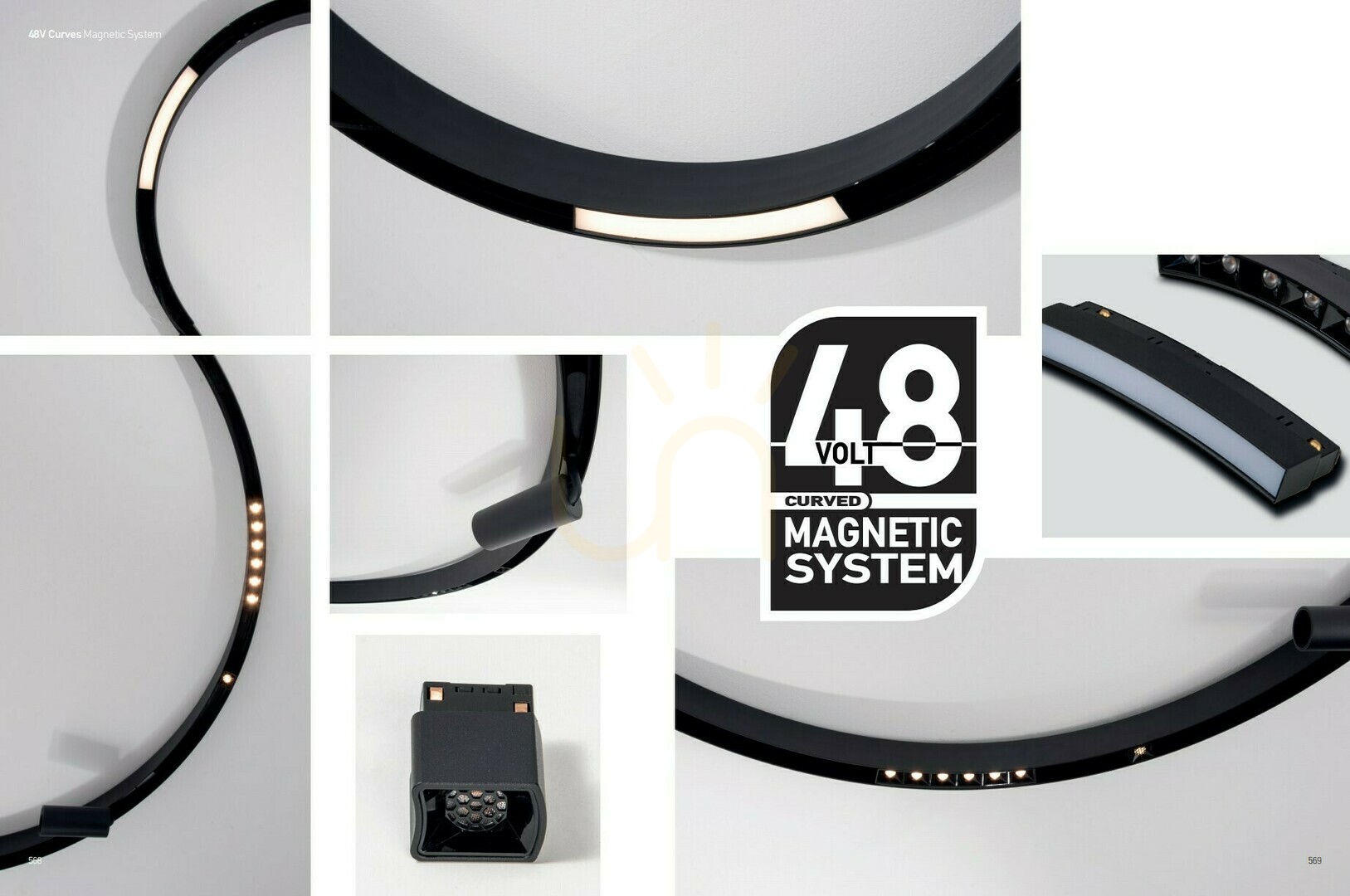

Magnetický kanál umožní nasadiť svietidlo kdekoľvek na profile a neskôr ho posunúť bez náradia a bez demontáže – v tom je zmysel celého systému. Na jednom oblúku môžu súčasne pracovať smerové reflektory aj moduly s difúznym lineárnym svetlom a rozmiestnenie sa dá meniť spolu s interiérom. Ø 1200 mm je najväčší z troch ponúkaných polomerov; menšie oblúky sú 22097 (Ø 900 mm) a 22090 (Ø 600 mm), bezrámovým náprotivkom je 22103.
Technické údaje
- Kód výrobcu: 22102
- Typ: zakrivený segment magnetickej lišty 48 V, oblúk 120°
- Priemer kružnice 1200 mm (polomer 600 mm), dĺžka oblúka 1252,5 mm
- Profil: šírka 28 mm, výška 56 mm, magnetický kanál 23 mm
- Prevádzkové napätie 48 V (zdroj nie je súčasťou)
- Materiál hliník, povrch Sandy Black
- Montáž: prisadená alebo závesná (závesná súprava 22121, zvlášť)
- IP20, do interiéru
- Systémové príslušenstvo: feeder 22095 / 22120, oblúková spojka 22097-C, koncovky 22097-E
- Hmotnosť brutto 1,55 kg, balenie 110 × 40 × 16 cm
- Záruka 5 rokov
