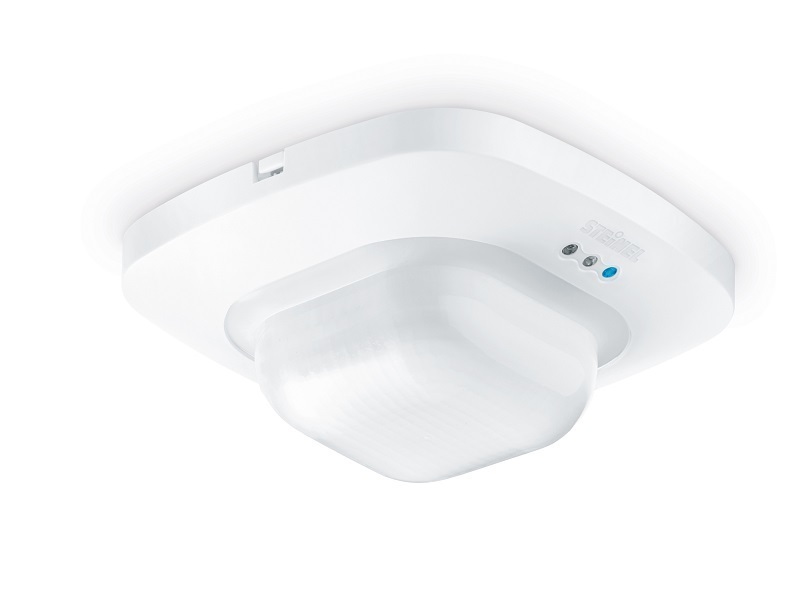

STEINEL IR Quattro 8m COM2 je biely pasívny infračervený snímač prítomnosti pre zapustenú stropnú kabeláž. Výrobok 000356 je určený do interiéru a má štvorcovú zónu detekcie prítomnosti 4 × 4 m, teda 16 m². Plastové teleso má rozmery 120 × 120 × 76 mm, preto ich treba pred montážou porovnať s pripraveným miestom v strope.
Detekcia a montážne miesto
Snímač má uhol detekcie 360°. Radiálny dosah je 5 × 5 m a tangenciálny dosah 7 × 7 m; STEINEL uvádza 1 760 spínacích zón. Štvorcovú detekčnú zónu možno mechanicky škálovať, takže sledovanú plochu možno prispôsobiť bez výmeny zariadenia. Odporúčaná výška montáže je 2,5–8 m, optimálna výška 2,8 m. Tieto údaje sú dôležité pri plánovaní riadenia pre malú kanceláriu, zasadaciu, servisnú alebo pomocnú miestnosť.
Rozhranie COM2 a ovládanie
Verzia COM2 slúži na spínanie osvetlenia a systémov HVAC. Podporuje normálny a testovací režim, poloautomatickú alebo plne automatickú prevádzku, režim tlačidla či spínača a ručné zapnutie alebo zapnutie/vypnutie. Súmrakový prah je nastaviteľný od 10 do 1 000 lx a čas od 30 sekúnd do 30 minút. Nastavenie sa vykonáva prepínačmi DIP, potenciometrami, diaľkovým ovládačom alebo Smart Remote; diaľkový ovládač nie je uvedený ako súčasť balenia.
Údaje pre inštaláciu
IR Quattro vyžaduje napájanie 230 V / 50–60 Hz a má krytie IP20. Výrobca ho určuje pre vnútorné priestory; IP20 neposkytuje ochranu potrebnú v miestach vystavených vode. Snímače možno prepojiť káblom v zapojení master/master alebo master/slave, najviac desať kusov. Pre LED záťaž výrobca uvádza až 300 W pre zdroje nad 2 W a pod 8 W a až 600 W pre zdroje nad 8 W. Pripojenú záťaž overte podľa projektu inštalácie.
