Snímač pohybu STEINEL IS 3360 MX Highbay DALI-2 APC 010577, štvorcový prisadený biely

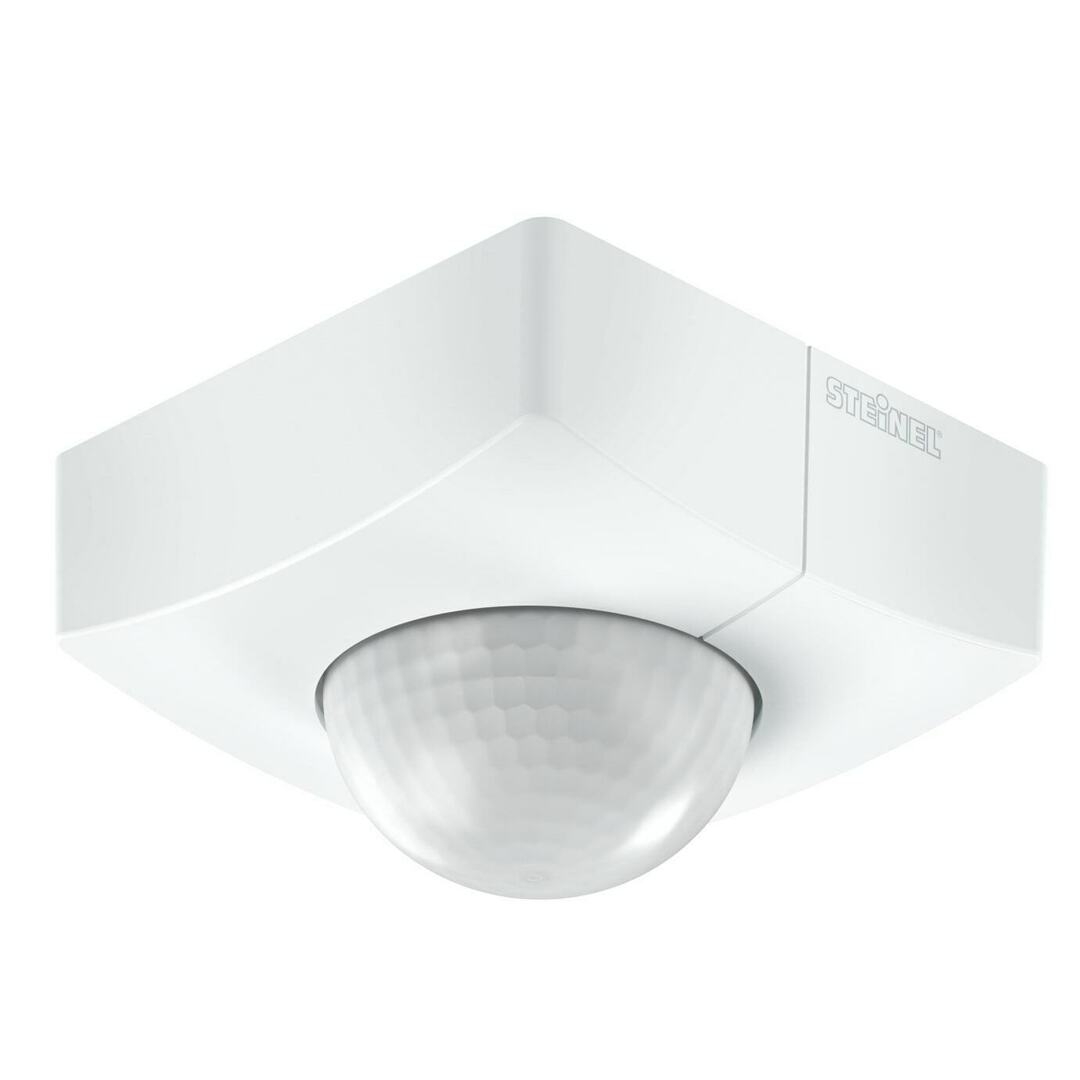

STEINEL IS 3360 MX Highbay 010577 je stropný infračervený snímač pohybu vo verzii DALI-2 APC. Štvorcový plastový kryt má bielu farbu RAL 9003 a vystupujúcu snímaciu šošovku. Ide o prisadené vyhotovenie na riadenie osvetlenia vnútri budov, nie o zapustenú verziu.

Dosah pri vysokom strope

Výrobca uvádza montážnu výšku od 4 do 14 m a ako optimálnu hodnotu označuje 12 m. Dokumentácia medzi použitiami uvádza vysokoregálové sklady, priemyselné haly a športové haly. Detekčný uhol 360° sleduje priestor okolo miesta montáže, nie iba jeden smer príchodu.

Pri pohybe naprieč snímaným poľom je maximálny dosah 18 m od snímača, čo znamená priemer 36 m. Pre pohyb priamo smerom k snímaču je uvedený priemer radiálnej detekcie 14 m. Pri rozmiestnení je preto potrebné zohľadniť smer pohybu ľudí, nielen rozmery miestnosti. Krycie clony umožňujú vylúčiť jednotlivé časti detekčného poľa. Steny a sklo bránia zachyteniu tepelného žiarenia, takže snímač cez tieto prekážky pohyb nezistí.

Úloha verzie APC v systéme DALI

Toto vyhotovenie je aplikačný kontrolér s výstupom DALI Broadcast pre najviac 30 elektronických predradníkov. Nemožno ho zamieňať s verziou DALI-2 IPD, ktorá plní inú úlohu v inštalácii. K dispozícii je regulácia konštantného osvetlenia aj funkcia základného osvetlenia. Prah okolitého svetla možno nastaviť v rozsahu 2–1000 lx a čas zopnutia od 5 sekúnd do 15 minút.

Nastavenia sa vykonávajú potenciometrami alebo kompatibilným diaľkovým ovládačom. Smart Remote, RC8 a RC5 sú samostatné príslušenstvo; ovládač nie je súčasťou balenia. Pred objednaním je vhodné preveriť plánované zapojenie zbernice a zariadenia DALI s projektantom elektroinštalácie.

Rozmery a montáž

Balenie obsahuje jeden snímač. Štvorcová základňa má rozmery 95 × 95 mm a celková výška je 65 mm. Jednoduchý kryt bez ozdôb zodpovedá technickému účelu zariadenia. Krytie IP54 nemení výrobcom uvedené použitie v interiéri. Montáž na strop a pripojenie k sieti 220–240 V vyžadujú odborné vykonanie podľa platných predpisov pre elektrické inštalácie. Pri plánovaní treba samostatne posúdiť rozmery krytu, montážnu výšku a veľkosť snímanej oblasti.
