SLV 143061 je biela rohová spojka s možnosťou prívodu napájania pre jednofázovú povrchovo montovanú lištu 1~ SYSTEM. Polykarbonátové telo má tvar písmena L. Pri tomto konkrétnom variante je ochranný vodič na vnútornej strane rohu.
Výber spojky podľa vedenia lišty
Spojka prepája lišty v pravom uhle; nie je adaptérom pre svietidlo ani samostatným svetelným zdrojom. Pri zostavovaní sústavy preto skontrolujte nielen príslušnosť k systému SLV, ale aj polohu ochranného vodiča v pripájaných úsekoch. Vyhotovenie s vonkajším uzemnením je iný diel. Podobný tvar a rovnaká farba samy osebe neznamenajú, že možno oba varianty zameniť.

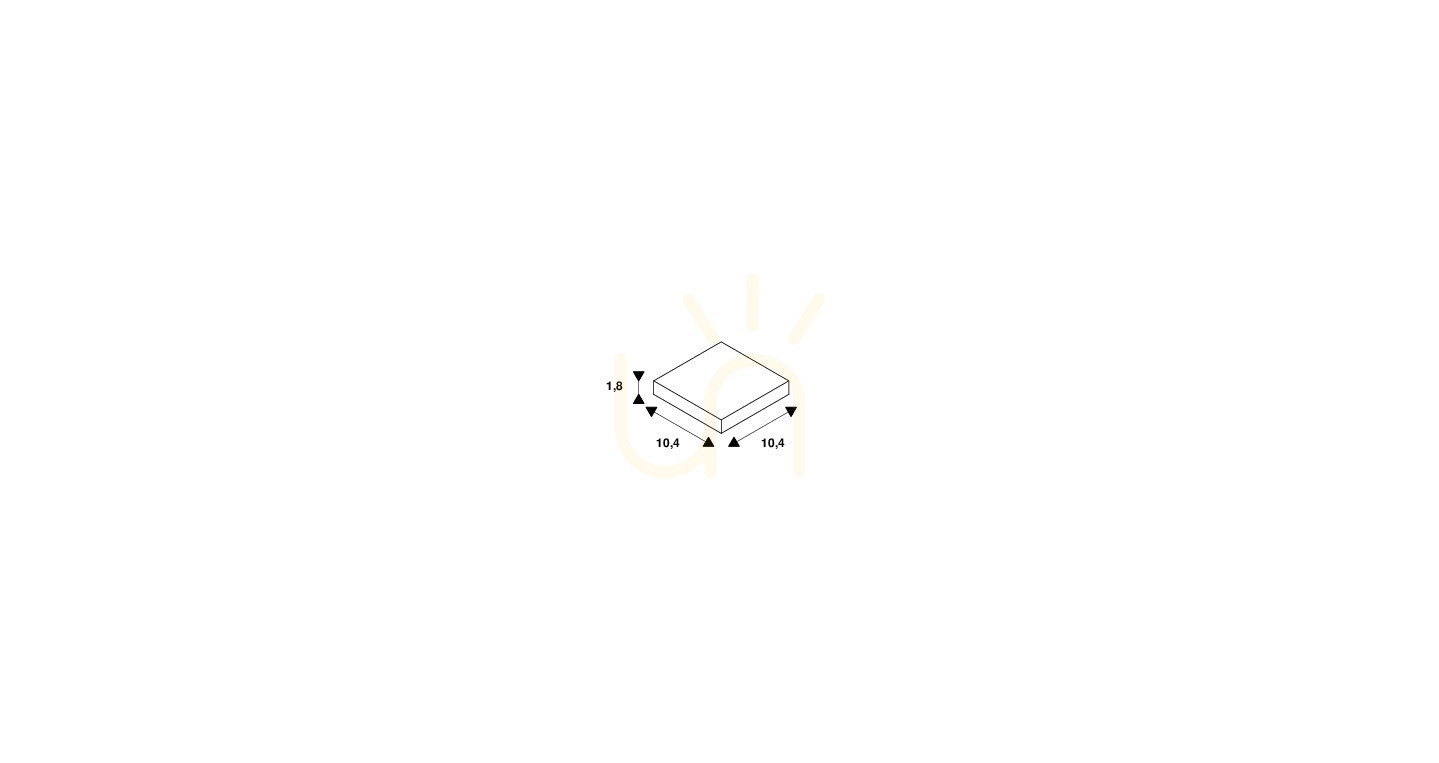

Pôdorysné rozmery 10,4 × 10,4 cm a výška 1,8 cm umožňujú zahrnúť priestor potrebný pre roh do návrhu trasy lišty. Biele telo možno farebne zladiť s bielymi časťami rovnakého systému. Ide o inštalačnú súčasť, takže výsledný vzhľad osvetlenia závisí aj od vybraných líšt a svietidiel.
Napájanie a odborná montáž
Výrobca uvádza menovité napätie 220–240 V pri 50/60 Hz a návod stanovuje maximálny prúd 16 A. Možnosť napájania znamená privedenie elektrickej energie do lišty cez túto spojku, nie prítomnosť LED napájacieho zdroja. Diel je určený pre vnútorné inštalácie.
Montáž musí vykonať kvalifikovaný elektrikár podľa miestnych predpisov. Pred prácou odpojte napájanie a postupujte podľa schémy pre číslo 143061. Obrázok variantu s ochranným vodičom na opačnej strane nie je náhradou za správnu schému.
