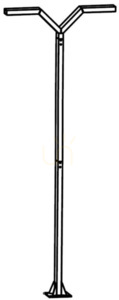

TRYSIL 1039BL je kompletné stožiarové svietidlo: štvormetrový stožiar z hliníkového pretlačovaného profilu zakončený vidlicou v tvare písmena Y, na ktorej sú osadené dve obdĺžnikové hlavice s rozstupom 118 cm. Kupuje sa jedna položka — stožiar aj hlavice tvoria jeden produkt.
Rozloženie svetla
Svetlo je rozptýlené, pologuľové a smeruje nadol. Podiel svetla vyžiareného nahor je ULOR 0,4% a klasifikácia BUG je B2-U2-G1 — prakticky celý tok dopadá na chodník či cestu, nie na oblohu. To má váhu všade, kde platia požiadavky na svetelné znečistenie alebo kde susedí chránené územie.
Svetelnotechnické parametre
Svietidlo má príkon 40 W (samotné LED moduly 34,8 W) a vydáva 4145 lm zo svietidla pri 6648 lm toku diód — účinnosť svietidla je 103,6 lm/W. Farba svetla 4000 K, podanie farieb CRI 80, farebná konzistencia SDCM3, účinník PF 0,96. Deklarovaná životnosť: L70B50 > 102 000 hodín. Energetická trieda svetelných zdrojov: C.
Riadenie DALI2
Zabudovaný je elektronický predradník DALI2, svietidlo sa teda hodí do inštalácií s centrálnym riadením: časových plánov nočného útlmu, skupinového stmievania, integrácie do mestského systému. Zapínací prúd je 10 A / 50 µs, čo je podstatné pri dimenzovaní istenia mnohých stožiarov na jednom okruhu.
Odolnosť a servis
Krytie IP65, mechanická odolnosť IK10, kryt z priehľadného štruktúrovaného polykarbonátu, UV stabilizovaného, so silikónovým tesnením. Prevádzkový rozsah −20 až +45 °C. Výrobca počíta so servisom: vymeniteľný je LED modul aj predradník, a to osobou s oprávnením; k svietidlu existuje servisná súprava ZS1039zx0009. To je pri integrovaných svietidlách vzácne a reálne predlžuje život inštalácie.
Inštalácia
Svietidlo patrí do triedy ochrany I — vyžaduje pripojenie ochranného vodiča. Napájanie 220–240 V AC, 50/60 Hz. Svorky prijmú vodiče do 5 × 4 mm², priebežné prepojenie k ďalšiemu stožiaru do 5 × 2,5 mm²; maximálny priemer okrúhleho kábla je 13,6 mm. Montáž podľa návodu priloženého k svietidlu, osobou s príslušnou kvalifikáciou. Montážne príslušenstvo (základ, kotvy) sa kupuje zvlášť.
Verzie a možnosti
Ten istý model je v troch štandardných farbách: čierna RAL 9005 (1039BL), hliník RAL 9006 (1039AL) a grafit RAL 7016 (1039GR). Na objednávku ponúka Norlys vyhotovenie v triede ochrany II, farbu 2700 K, iný tok, verziu s prepäťovou ochranou (SPD), inú farbu z palety RAL aj inú výšku stožiara. Rodina TRYSIL zahŕňa aj jednohlavicové verzie a nízke stĺpiky.
Technické parametre
- Položka výrobcu: 1039BL (čierna RAL 9005)
- EAN: 7042890103969
- Kolekcia: TRYSIL (NORLYS)
- Typ: stožiarové svietidlo, integrovaný stožiar, dvojitá hlavica
- Rozmery: 118 × 24 × 400 cm
- Hmotnosť: 28,1 kg netto / 30,9 kg brutto
- Balenie: 44 × 38 × 232 cm
- Materiál: pretlačovaný práškovo lakovaný hliník; priehľadný štruktúrovaný UV stabilizovaný PC kryt; silikónové tesnenie
- Svetelný zdroj: 4 LED moduly, vymeniteľné servisom
- Príkon svietidla: 40 W (LED moduly 34,8 W)
- Tok svietidla: 4145 lm (tok zdrojov 6648 lm)
- Účinnosť svietidla: 103,6 lm/W (zdroj 191 lm/W)
- Teplota chromatickosti: 4000 K
- CRI 80, SDCM3, PF 0,96
- ULOR: 0,4%; klasifikácia BUG: B2-U2-G1
- Životnosť: L70B50 > 102 000 h
- Riadenie: DALI2; zapínací prúd 10 A / 50 µs
- Napájanie: 220–240 V AC, 50/60 Hz
- Trieda ochrany: I; IP65; IK10
- Okolitá teplota: −20…+45 °C (menovitá +25 °C)
- Energetická trieda svetelných zdrojov: C
- Servisná súprava: ZS1039zx0009
