Osvetľovací stĺpik Asker Pro 1319GR grafitový LED 7,8W 4000K DALI2 85 cm NORLYS

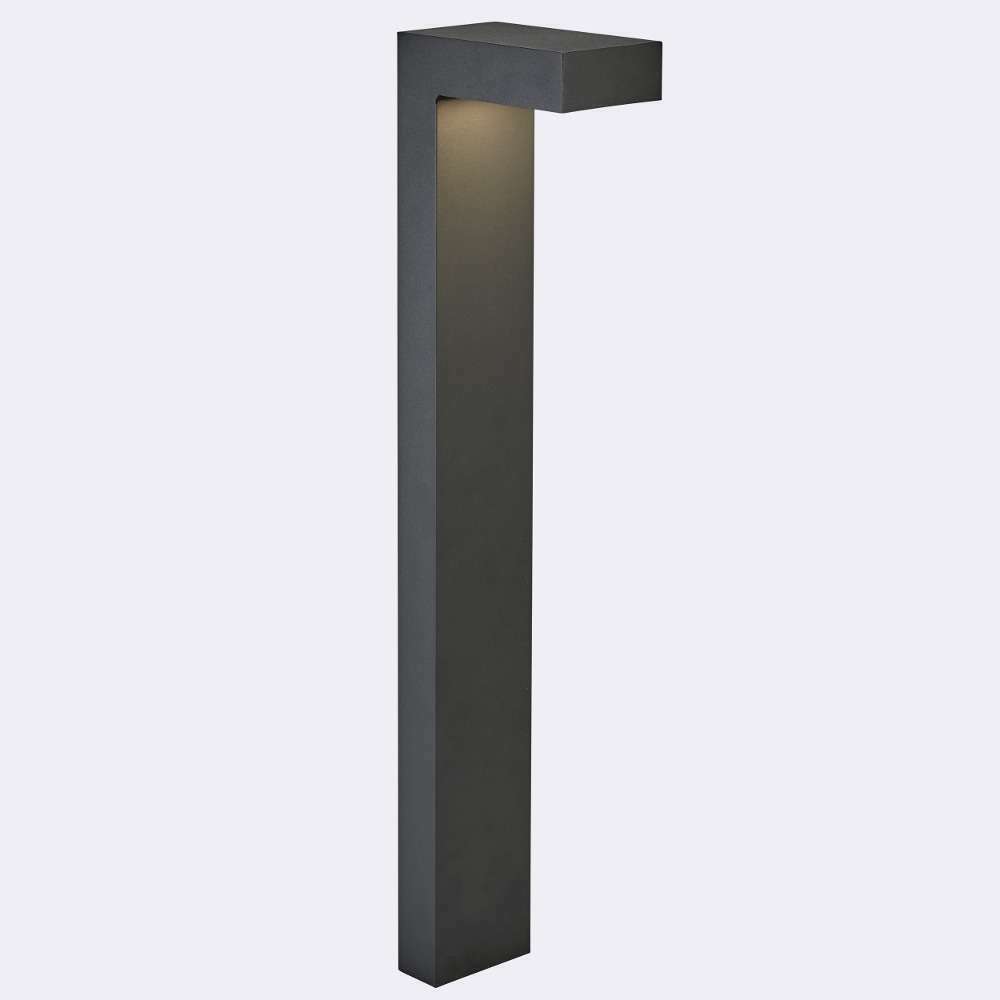

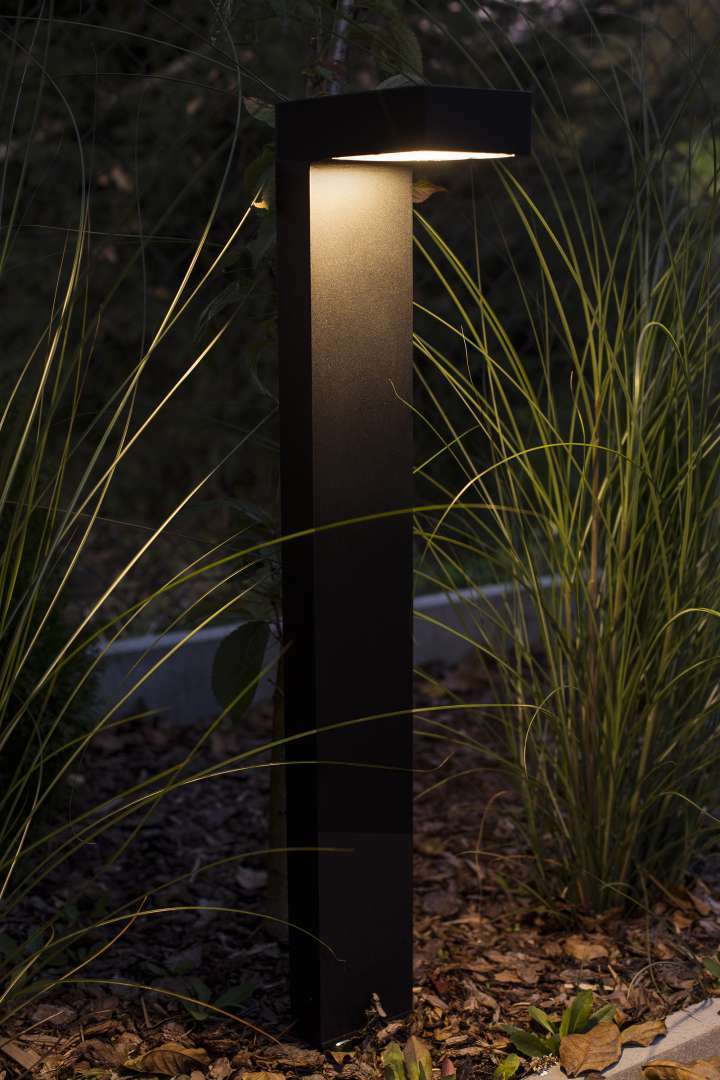

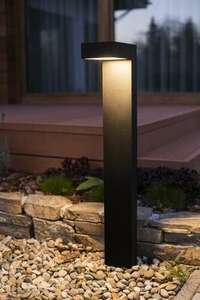

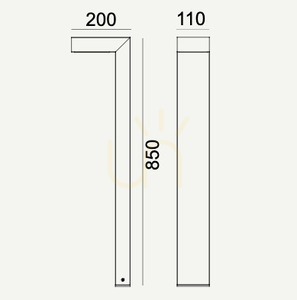

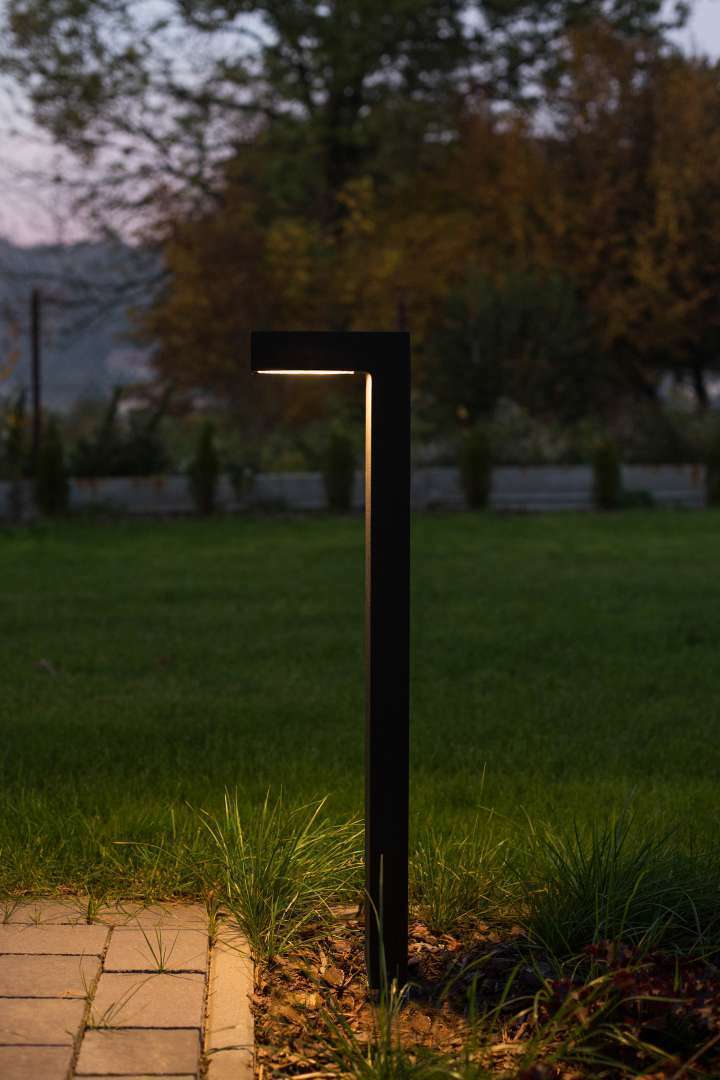

Asker Pro 1319GR je osvetľovací stĺpik s výškou 85 cm v tvare obráteného písmena L. Teleso je hliníkový odliatok práškovo lakovaný na grafitovú farbu (RAL 7016), široký 11 cm, a jeho hlava vystupuje o 20 cm a svieti nadol na chodník pred stĺpikom.

Aké svetlo dáva

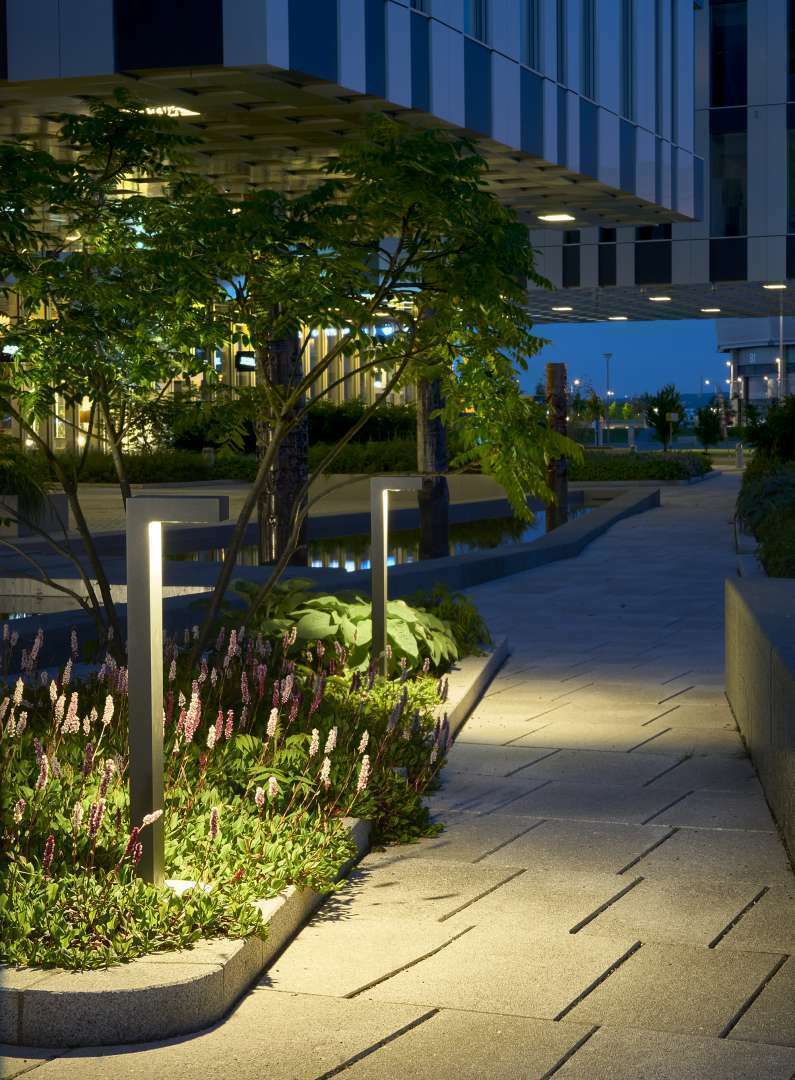

LED modul s príkonom 5,8 W vytvára 828 lm a z celého svietidla, ktoré odoberá 7,8 W, vychádza 706 lm. Teplota 4000 K je neutrálna biela, CRI je 80. Šošovka Ledil SCL dáva asymetrické rozloženie IESNA typ II / III – svetlo dopadá v páse pozdĺž chodníka, nie v kruhu okolo stĺpika, preto sa tieto stĺpiky stavajú v rade pozdĺž okraja chodníka alebo príjazdu. Nahor smeruje len 1 % toku (BUG B1-U1-G1), takže svetlo neoslňuje do okien a nerozjasňuje oblohu.

Riadenie a pripojenie

Svietidlo sa riadi systémom DALI2: spínanie a stmievanie prebieha digitálne cez ovládač alebo bránu DALI, nie cez bežný fázový stmievač. Má triedu ochrany I, preto musí byť pripojené k ochrannému vodiču. Svorky prijmú vodiče do 3 × 2,5 mm², ďalšie svietidlá možno napájať priebežným zapojením vodičmi do 3 × 1,5 mm² a kábel môže mať priemer až 12,5 mm. Pri zapínacom prúde 5 A / 220 µs výrobca povoľuje 82 týchto svietidiel na istič B 10A a 130 na B 16A.

Montáž a servis

Stĺpik sa priskrutkuje cez štyri otvory ø8 mm s rozstupom 18 × 50 mm. Kotviace diely sa predávajú samostatne: betónovacia kotva (1907), zemná kotva (1908), adaptér na betónový základ (1909) alebo montážne adaptéry (3081, 3090). Teleso má krytie IP65 a odolnosť proti nárazu IK08. LED modul vymieňa odborný servis, napájací zdroj môže vymeniť sám používateľ; výrobca vedie servisnú sadu ZS1319zx0011. Životnosť modulu je L90 109 000 h, zdroja 100 000 h. Stĺpik váži 4,41 kg.
