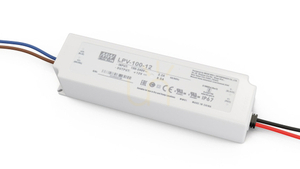

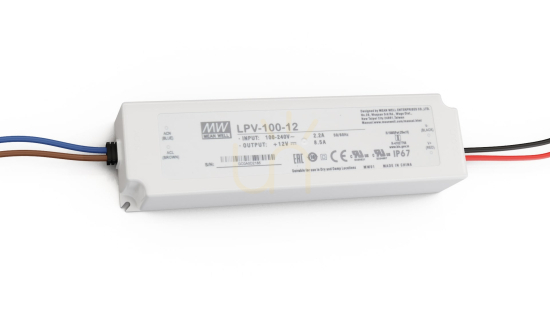

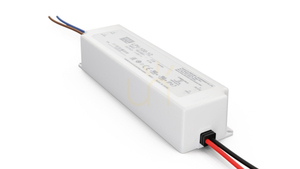

Napájací zdroj MEAN WELL LPV-100-12 12 V DC 102 W IP67

MEAN WELL LPV-100-12 je spínaný napájací zdroj s konštantným výstupným napätím 12 V DC a podlhovastým plastovým krytom. Patrí do rodiny LPV-100, no konkrétna verzia má menovitý výkon 102 W pri výstupnom prúde 8,5 A. Úplné označenie modelu odlišuje prevedenie 12 V od ostatných napäťových variantov rovnakej série.

Najprv overte účel zariadenia

Výrobca uvádza využitie v zobrazovacích zariadeniach na dekoratívne a reklamné účely a vo všeobecnej elektronike pracujúcej v prašnom alebo vlhkom prostredí. Aktuálna dokumentácia však výslovne uvádza, že tento zdroj nie je určený na použitie v LED svietidlách v Európskej únii a Číne. Samotná zhoda napätia 12 V preto nepotvrdzuje vhodnosť pre ľubovoľnú osvetľovaciu inštaláciu.

Pred výberom porovnajte požadované napätie spotrebiča, spôsob jeho napájania a účel celého zariadenia. LPV-100-12 poskytuje konštantné napätie, nie konštantný prúd. Nie je náhradou za variant s výstupom 24 V; pri výbere je potrebné sledovať úplné označenie.

Priestor potrebuje aj kabeláž

Telo zdroja má rozmery 190 × 52 × 37 mm. Pri plánovaní umiestnenia rátajte aj s vodičmi vyvedenými na oboch koncoch a s miestom na ich pripojenie. Technický výkres výrobcu ukazuje montážne otvory a odporúčaný smer osadenia, ktoré treba zohľadniť pri návrhu.

Chladenie zabezpečuje voľné prúdenie vzduchu prirodzenou konvekciou. To, že sa kryt zmestí do vybraného priestoru, ešte nepotvrdzuje vhodné tepelné podmienky. Zdroj je komponent určený na elektrické pripojenie do koncového zariadenia, nie samostatné svietidlo ani svetelný zdroj.

Krytie a prevádzkové obmedzenia

Zapuzdrený kryt má stupeň ochrany IP67. Výrobca povoľuje použitie v interiéri aj exteriéri, ale bez priameho slnečného žiarenia. Rozsah pracovnej teploty je -25 až +70 °C a zaťaženie sa musí znižovať podľa krivky v technickom liste. Horná teplotná hranica neznamená, že je za všetkých podmienok dostupný plný menovitý výkon.

Obvod obsahuje ochranu pred skratom, preťažením a nadmerným výstupným napätím. Tieto funkcie nenahrádzajú správny výber záťaže ani vytvorenie a ochranu spojov podľa pokynov výrobcu.
