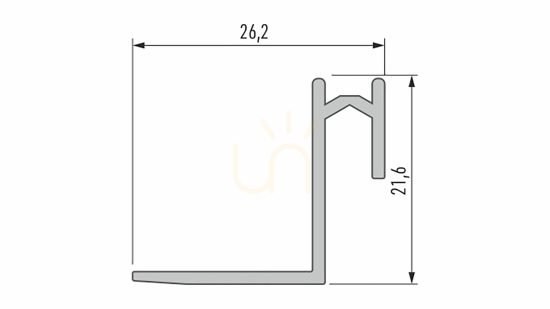

LUMINES profil typ Roset čierny lakovaný 2 m

Montážny profil ROSET je pomocný profil, ktorý sa používa s osvetľovacími systémami LARGO M4 a TALIA M4 na upevnenie systému na stenu alebo stropnú konštrukciu.

Farebné prevedenie:
- Strieborný eloxovaný profil
- biely lakovaný profil (RAL9016)
- čierny lakovaný profil (RAL9005 matný).

Spôsob montáže:
- s montážnymi skrutkami pripevnenými k profilu TALIA M4 a LARGO M4.

Profil sa predáva v štandardných profiloch: 1000 mm, 2020 mm, 3000 mm.

Montážny profil Profily LUMINES Roset Largo M4, Talia M4

Princíp montáže profilového systému LARGO s difúzorom SUPER WIDE pomocou montážneho profilu LARGO M4, medziprofilovej spojky LARGO a pomocného profilu ROSET.

Návod na montáž profilu TALIA s použitím montážneho profilu TALIA M4 do stropu s použitím pomocného profilu ROSET, medziprofilového konektora TALIA a montážnych skrutiek

Schéma montáže prvkov osvetľovacieho systému do stropu pomocou profilu LARGO, (1) difúzor SUPER WIDE, (2) LED pásy, (3) krytka LARGO s otvorom, (3a), krytka LARGO bez otvoru, (4) medziprofilový konektor LARGO, (5) pomocný profil ROSET, (6) montážny profil LARGO M4, (7) krytka LARGO M4 s rovným povrchom, (7a) krytka LARGO M4 s plným povrchom

Schéma montáže prvkov osvetľovacieho systému do stropu pomocou profilu inLARGO (1) difúzor SUPER WIDE, (2) LED pásy, (3) krytky inLARGO s otvorom, (4) priame konektory, (5) medziprofilové konektory LARGO, (6) pomocné profily ROSET, (7) montážne profily LARGO M4, (8) krytka LARGO M4 s rovným povrchom, (8a) krytka LARGO M4 s plným povrchom

Schéma montáže komponentov osvetľovacieho systému v strope s použitím profilu TALIA, (1) difúzor DOUBLE, (2) LED pásy, (3) krytka TALIA s otvorom, (3a), krytka TALIA bez otvoru, (4) medziprofilový konektor TALIA, (5) pomocný profil ROSET, (6) montážny profil TALIA M4, (7) krytka TALIA M4 s rovným povrchom, (7a) krytka TALIA M4 s plným povrchom
