LUMINES LED profil typ Subli strieborný eloxovaný 2 m

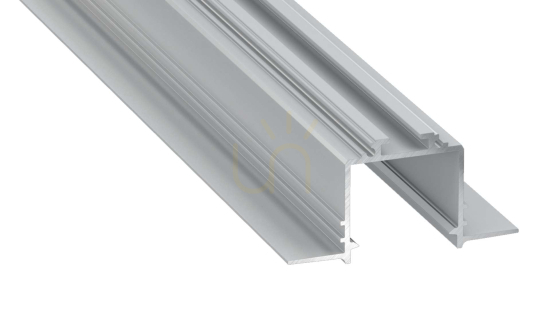

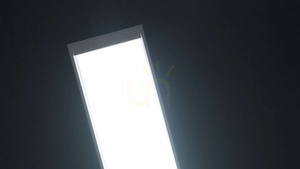

SUBLI je vstavaný hliníkový LED profil so strieborným eloxovaným povrchom, určený na zabudovanie do konštrukcie zo sadrokartónových dosiek. Bočné príruby sa zasadrujú spolu s doskou, takže po dokončení steny alebo stropu vidno len svetelnú líniu, bez rámčeka. Jeden kus má 2,02 m.

Rozmery prierezu a miesto, ktoré preň treba pripraviť

Telo profilu je 27,4 mm široké a 27,5 mm vysoké, s oboma sadrovacími prírubami má rozpätie 53,4 mm - to je šírka drážky, s ktorou musí konštrukcia počítať, nie šírka viditeľnej škáry. Vnútorný kanál meria 25,0 x 19,3 mm.

Kanál široký 25 mm pojme dva LED pásiky vedľa seba a výrobca profil práve na takéto usporiadanie navrhol. Šírku pásika Lumines číselne neuvádza, preto si vlastný pásik pred kúpou odmerajte aj s vrstvou lepidla a porovnajte ho s 25 mm.

Kus predávaný ako 2 m má v skutočnosti 2020 mm; tých 20 mm je rezerva na skracovanie. Profil sa vyrába aj v dĺžkach 1000 a 3000 mm, na objednávku do 6 m.

Čo treba dokúpiť

Profil sa predáva samostatne - bez pásika, bez krytu, bez koncoviek a bez pružín. Do tohto systému výrobca počíta s krytom DOUBLE (od transparentného po čierny), hliníkovými koncovkami s otvorom pre kábel v striebornom vyhotovení pod číslom 12-0665-10 a s montážnymi pružinami 14-5001-00, ktorými sa profil osádza do stropu alebo do steny.

Napájací zdroj sa montuje mimo profilu - vnútri preň nie je miesto - inštalácia mu teda musí vyhradiť samostatné, servisne prístupné miesto. Profil nie je utesnený a v predávanej podobe má krytie IP20, čo ho obmedzuje na suché interiéry.

Spájanie kusov a dovolený výkon pásika

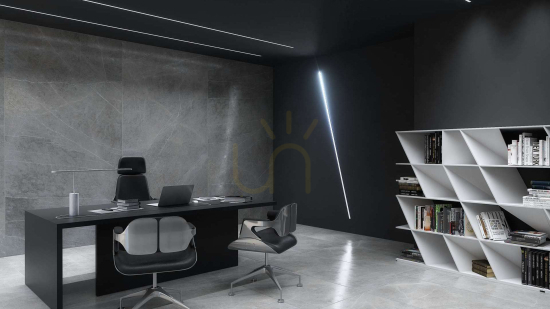

Kusy možno spájať: systém má rovnú spojku 14-3032-02, uhlové spojky 90°, 120° a 135° a priečnu uhlovú, takže svetelná línia prejde zo stropu na stenu bez prerušenia. Profil nie je pojazdný - do podlahy sa nezabudováva.

Hliník odvádza z pásika teplo a výrobca uvádza hranicu tohto odvodu: maximálny rozptýlený výkon LED zdrojov je 35,0 W pri teplote profilu 55 °C a 46,2 W pri 65 °C. O toto číslo treba oprieť výber pásika - čím vyšší je jeho príkon na meter, tým viac sa profil zahrieva.
