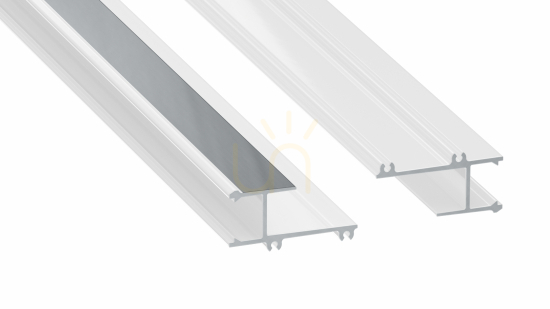

LUMINES APA12 je hliníkový hranový profil na svetelné línie v sadrokartónových konštrukciách. Montuje sa na hranu konštrukcie tak, aby sa jeho širšie krídlo schovalo pod dosku a bolo zatmelené, a viditeľná zostala len úzka svetelná škára lícujúca s povrchom podhľadu alebo steny. Táto verzia je biela lakovaná, dlhá 2 m, katalógové číslo 10-0401-20.
Zabudovanie do dosky 12 mm
Číslo v názve udáva hrúbku dosky, pod ktorú krídlo profilu zachádza: APA12 je určený pre sadrokartón 12 mm (montážna schéma výrobcu ukazuje bežnú dosku 12,5 mm), väčší APA16 pre dosky 16 mm. Profil sa priskrutkuje ku konštrukcii a potom sa zatmelí spoločne s doskou. Výrobca lakuje len tú časť prierezu, ktorá po montáži zostáva viditeľná, zakrývaná plocha zostáva surová.

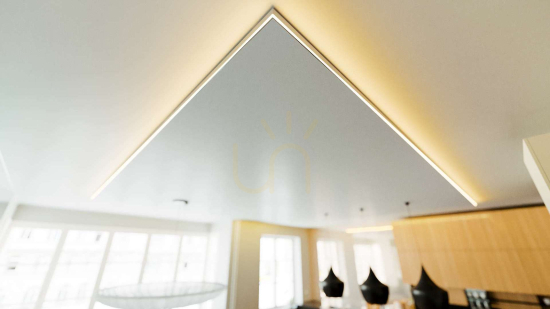

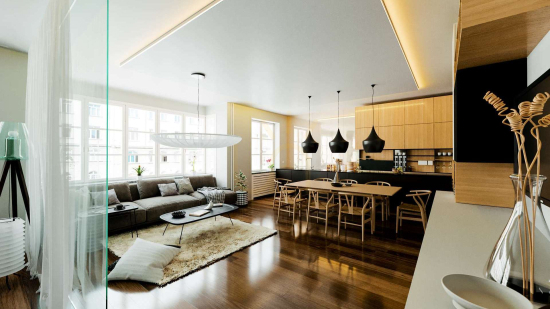

Svetlo vychádza kolmo na rovinu profilu, preto sa APA12 najčastejšie používa v podsvietených podstropných výklenkoch, v podhľadoch, pozdĺž hrán vstavaných konštrukcií a ako lineárny akcent na stene. Nejde o všesmerovo rozptýlené svietidlo, ale o úzku, smerovanú líniu svetla.
Technické údaje
- Katalógové číslo: 10-0401-20
- Materiál: hliník, lakovaný povrch, biela farba
- Dĺžka: 2,02 m (v katalógu výrobcu vedené ako diel 2 m)
- Celková šírka vrátane tmeliaceho krídla: 39,4 mm
- Výška profilu: 20,2 mm
- Šírka svetelnej škáry: 10,2 mm
- Šírka drážky pre LED pásik: 9 mm
- Spôsob montáže: prisadený a hranový, na zatmelenie
- Smerovanie svetelného toku: kolmé
- Umiestnenie napájacieho zdroja: mimo profilu
- Hodnotenie oslnenia UGR: základné
- Krytie samotného profilu: IP20, profil sa nedá utesniť
- Možnosť spájania dielov: nie
- Pojazdový profil: nie
Koľko výkonu LED profil uchladí
Hliník tu slúži zároveň ako chladič a výrobca pre rodinu APA a IPA uvádza maximálny rozptýlený výkon LED zdrojov 32,2 W pri teplote profilu 55 stupňov Celzia a 43,4 W pri 65 stupňoch. To je skutočná hranica pri výbere pásika, najmä ak má byť profil zatmelený, kde sa teplo odvádza horšie než pri voľnej montáži.
Difúzory a príslušenstvo
Profil sa predáva ako samotný hliníkový diel. Hotová svetelná línia potrebuje ešte LED pásik, napájací zdroj umiestnený mimo profilu a difúzor nacvakávaný zhora.

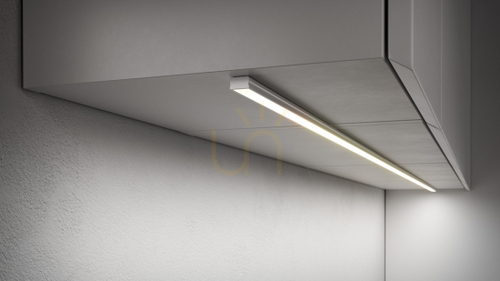

- Difúzory BASIC z PMMA a polykarbonátu: transparentný, mliečne matný, mliečny, mliečne satinovaný a čierny
- Verzie PC Fractal, ktoré lámu svetlo inak než hladký mliečny difúzor
- Pružný difúzor BASIC FLEX v prevedení opál pre oblúky a nepravidelné trasy
Difúzor rozhoduje o dvoch veciach naraz: koľko svetla z profilu vyjde a či budú vo svietiacej línii viditeľné jednotlivé diódy. Transparentný prepustí najviac svetla, ale nič neskryje, mliečny dá rovnomernú líniu za cenu časti svetelného toku.
Dĺžky a plánovanie inštalácie
APA12 sa vyrába v dĺžkach 1,0 m, 2,02 m a 3,0 m, na objednávku výrobca zhotoví aj neštandardné dĺžky do 6 m. Spojky na zostavenie niekoľkých dielov do jednej súvislej línie výrobca neponúka, dlhá trasa sa preto plánuje ako sled samostatných dielov alebo ako jeden atypický diel. Profil je k dispozícii aj v striebornom elox a v čiernom laku.
