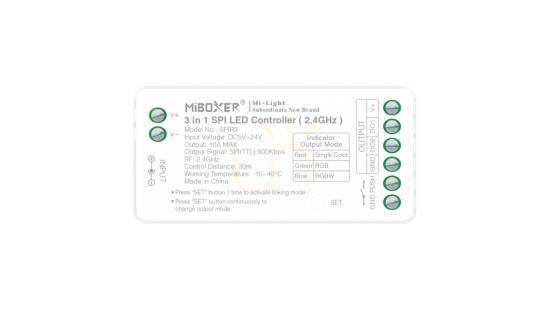

LED ovládač MiBoxer SPIR3 SPI pixel 5-24V 10A RF 2,4GHz MONO/RGB/RGBW

SPIR3 je ovládač pre adresovateľné SPI pásiky — také, kde každý pixel nesie vlastný čip a svieti nezávisle od suseda. Pracuje pri DC 5–24 V, unesie až 10 A a povely prijíma rádiom v pásme 2,4 GHz.

Adresovateľný pásik nie je to isté ako bežný RGB pásik

Na klasickom RGB pásiku svietia všetky diódy vždy rovnakou farbou — ovládač nastaví jeden stav pre celý úsek. Na SPI pásiku dostane každý pixel vlastnú hodnotu, takže po páse môžu putovať vlny, kométy, prechody aj efekt ohňa. Podmienkou je ovládač, ktorý taký dátový tok vie vytvoriť — a tým SPIR3 je. Signál odchádza ako SPI (TTL) rýchlosťou 800 kbps, teda v štandarde, ktorý bežné pixelové čipy očakávajú.

Limit pixelov závisí od režimu

Kapacitu tohto ovládača neopisuje metráž, ale počet pixelov: 2048 v režime MONO (len stmievanie), 1536 pre RGB a 1024 pre RGBW. Čím viac kanálov na pixel, tým menej pixelov sa zmestí do dátového rámca — preto tri čísla klesajú. Pri pásiku so 60 pixelmi na meter zodpovedá limit RGB zhruba 25 metrom súvislej dĺžky. Samostatným stropom je prúd: 10 A je asi 120 W pri 12 V a 240 W pri 24 V, a obvykle zaberie skôr než počet pixelov.

Rádiové ovládanie 2,4 GHz a 20 hotových efektov

SPIR3 je prijímač — povely berie z diaľkového ovládača alebo panelu MiBoxer v pásme 2,4 GHz, s dosahom až 30 m vo voľnom priestore. Rádio nepotrebuje priamu viditeľnosť ako infračervený prenos, ovládač teda môže zmiznúť nad podhľadom alebo za nábytkom. V pamäti je uložených 20 dynamických efektov dostupných ihneď, bez konfigurácie. Tlačidlo SET na kryte slúži na párovanie a nastavenia, funkcia DND bráni samovoľnému rozsvieteniu pásika po návrate napájania a prepínanie PUSH umožňuje ovládať inštaláciu bežným tlačidlom.

Montáž

Kryt meria 74,5 × 36 × 17 mm — zmestí sa do inštalačnej krabice, nábytkového profilu alebo do priestoru nad stropom. Rozsah prevádzkových teplôt je −10…40 °C, takže nevykurované miestnosti sú prípustné, pokiaľ ovládač zostane suchý: stupeň krytia výrobca neuvádza. Zdroj DC sa volí zvlášť, podľa napätia pásika a celkového odberu. Zariadenie má certifikáciu CE v rozsahu EMC a RED.

Technické údaje

• Výrobca a model: MiBoxer SPIR3
• Typ: ovládač adresovateľných SPI pásikov (pixel), RF prijímač
• Napájanie DC 5–24 V
• Zaťažiteľnosť výstupu 10 A
• Riadiaci signál: SPI (TTL), rýchlosť 800 kbps
• Podporované režimy pásika: MONO (stmievanie), RGB, RGBW
• Max. počet pixelov: 2048 (MONO), 1536 (RGB), 1024 (RGBW)
• Rádiové ovládanie 2,4 GHz, dosah až 30 m vo voľnom priestore
• 20 zabudovaných dynamických efektov
• Funkcia DND a prepínanie PUSH
• Tlačidlo SET na párovanie a konfiguráciu
• Rozmery 74,5 × 36 × 17 mm
• Prevádzková teplota −10…40 °C
• Certifikácia CE (EMC, RED)
• EAN 6970602185822
