Dlhý závesný držiak Stucchi EVO S-9500/322-LA-B, čierny, pre lištu ST1

S-9500/322-LA-B je čierny hliníkový závesný držiak pre koľajnicu Stucchi EVO, profil ST1. Výrobca ho opisuje ako konzolu s otvorom na automatický úchyt oceľového lanka, určenú na zavesenie koľajnice v súvislom rade. Je to montážne príslušenstvo, nie svietidlo: nemá zdroj svetla, objímku ani uvedený svetelný tok a samo obvod nenapája.

Zavesenie koľajnice v rade

Držiak nesie koľajnicu pod stropom, keď majú úseky pokračovať ako jeden rad a nekončiť na krátkom upevnení. V rovnakej rade LA označuje Stucchi kód S-9500/312-LA ako krátku závesnú konzolu a uvádza pri nej hmotnosť 10,7 g. Variant 322 má na karte 24,2 g a je určený na súvislé zavesenie. O voľbe rozhoduje kód, nie iba čierna povrchová úprava a podobný tvar profilu.

Otvor je určený na automatický úchyt oceľového lanka. Karta tohto kódu neuvádza lanko, úchyt ani skrutky ako obsah balenia. Oficiálny render ukazuje držiak osadený na profile koľajnice a vysvetľuje tak montážny vzťah, nie obsah škatule. Výška zavesenia závisí od zvoleného lanka; túto dĺžku stránka neuvádza.

Obrys na technickom výkrese

Výkres vyhotovenia LA ukazuje dĺžku 80, šírku 26,2 a výšku profilu 10,4. Jednotka na výkrese nie je uvedená. Pri hmotnosti 24,2 g sa tieto čísla čítajú ako milimetre: osemcentimetrový hliníkový diel tejto hmotnosti zodpovedá, osemdesiatcentimetrový nie. Pred montážou porovnajte 80 × 26,2 × 10,4 mm s miestom na strope a s profilom ST1. Držiak je úzky a má splynúť s líniou koľajnice, nie slúžiť ako viditeľná ozdoba.

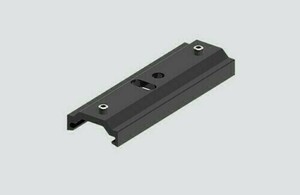

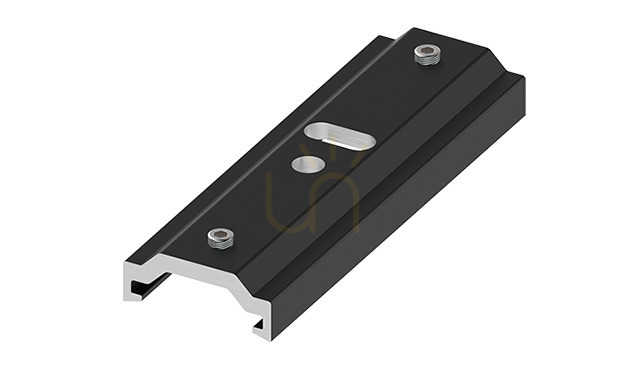

Materiál na karte je hliník. Vyhotovenie -B je čierne; biely náprotivok má kód S-9500/322-LA-W2. Na čiernom renderi je vidieť pozdĺžny otvor, kruhový otvor a dva upevňovacie body na hornej ploche.

Kam patrí

Diel patrí do systému EVO a k príslušenstvu na upevnenie lišty ST1. Nenahrádza napájanie, spojku ani adaptér svietidla. Možno s ním počítať v obývačke, kuchyni, jedálni, predsieni, spálni, detskej izbe, kancelárii alebo pracovni, ak je v miestnosti navrhnutá vnútorná koľajnica EVO. Karta neuvádza stupeň IP ani vonkajšie vyhotovenie, takže čierna farba nie je dôvodom na montáž na fasádu alebo do mokrej zóny.

Pred objednaním porovnajte kód S-9500/322-LA-B, farbu, profil ST1 a funkciu súvislého zavesenia.
